建邦:DC-390U2W PCI 硬盘控制卡测试

介绍及安装指导

1.介绍



  建邦(Tekram)原来是个主板产商,现在同时又在生产其它产品如:线外线适配器及Ultra-2 SCSI PCI 控制卡等卡类电子产品,此次我们测试的就Tekram 的DC-390U2W Ultra-2 SCSI控制卡产品,让我们来看看其性能倒底如何?

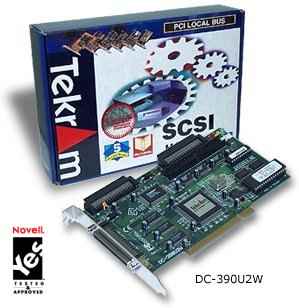

       此款DC-390U2W是一个基于Symbios Logic SYM53C895芯片的PCI 卡,它可以同时控制68针的Ultra-2 SCSI通道与50针的Ultra Wide SCSI通道,而且其允许同时挂接15个SCSI设备,另外它有一个1MB的 flash-BIOS,这样当然你需要时能能够对BIOS进行重新设定或者更新。

      此 DC-390U2W 还支持 “LVD” (Low Differential Voltage) 标准,这能增加其
性能,及支持更长的联接电缆,购买此DC-390U2W同时附送一根Ultra 2 SCSI电缆、一根Ultra Wide SCSI 电缆、一个Ultra-2 SCSI终结器、一个外部到内部的Ultra-2 SCSI 联接器、一本用户手册及一张磁盘(用于安装设备驱动程序)。

    2.安装指导

     安装此DC-390U2W非常简单,你只需找一个空的PCI 插槽,安装此PCI卡,重新启动电脑,然后安装驱动程序就可了。

测试结果和结论

3.测试结果

  为了得出由DC-390U2W SCSI硬盘控制卡带来性能,我将其与我电脑中上已存在的系统(Quantum Fireball Plus KA 9.1GB ATA/66)进行比较,下面是测试结果:

1.)使用HDD Tack2.6 进行的数据传输率测试(KB/s)

硬盘类型 最大 最小 平均 CPU占用率 突发数据传输率 随机寻道时间
Quantum Fireball KA 9.1GB ATA/66 20,077 12,871 17,126 4.7% 57.8Mb/sec. 11ms.
Quantum Atlas IV DC-390U2W 23,653 12,882 17,746 7.6% 57.9Mb/sec. 11.1ms.

从上页测试可以看出,能过HD Tach 2.60测试的结果,这两款硬盘在性能上只有一点点的不同。当然这可能由于HD Tach并不能很好地测试出外部设备的性能……我们只是从这测试中片面中反映出一定地情况,以供参考。

2.)下面是用SisSoft Sandra 5.10 Disk Benchmark 对磁盘进行性能测

硬盘类型 Drive Index Access Time
Quantum Atlas IV 9WLS U2 SCSI 11,591
Quantum KA 9.1gig ATA66 9533


从上页的测试数据中就可以看出使用DC-390U2W SCSI硬盘控制卡+Atlas IV硬盘在性能上比Quantum Fireball Plus 9.1GB优越很多……

3.)接下面我们用 Winstone99 Business Winmark 来测试磁盘性能

通过上面这个winstone99测试,结果没有疑异的,通过许多应用程序的模拟测试,Winmark 显示使用DC-390U2W SCSI接口比KA的Ultra ATA/66接口是先进很好,它能给硬盘提供更高的性能。

4.结论

  总之,此款建邦的 DC390U2W SCSI硬盘控制卡提供了引人入胜的性能,它非常容易安装执行、能稳定地操作,当叫我们选择其与IDE,我想我们大家都会离弃IDE而去选择此款 DC-390U2W Ultra-2 SCSI硬盘控制卡。目前此卡还不能用于双处理器的主板上。

下面是此款控制卡的具体技术细节:
1.)SCSI芯片
Symbios Logic SYM53C895 Ultra2 SCSI
Symbios Logic SYM53C141 Bus Isolation IC (DC-390U2W)

2.)SCSI设备
最多可挂接15个SCSI设备
DC-390U2B 支持 LVD Wide Ultra2 SCSI & Ultra-Wide SCSI 设备
DC-390U2W 支持 SCSI-2, Wide, Ultra SCSI & Ultra Wide 设备,同时支持50针及68针的接口。

3.)SCSI总线传输率
Async: 5MB/sec & Sync: 80MB/sec (使用LVD设备)

4.)数据传输率
133MB/sec (at 33MHz)
80-byte DMA FIFO for 2/4/8/16 dwords burst (PCI)

5.)PCI配置
全32位的PCI DMA主总线
减少的跳线设置
自动对SCSI总线进行终结

6.)相关特性
使用SYMTolerANT的技术支持: Active negation of Data, Parity, Request, Acknowledge
对输入信号过滤以提高数据的完整性

7.)驱动程序和工具
Flash 工具, 安装程序,低格工具
SCO 3.2v4.2/5.0, UnixWare 2.X, DOS, Win3.1, Win95, NT 3.5X/4.X, Netware 3.X/4.X

8.)联接器
DC-390U2B
(1) 68-Pin Ultra2 LVD SCSI 内部
(1) 68-Pin Ultra2 LVD SCSI 外部
DC-390U2W
(1) 50-Pin SCSI-2 Internal
(1) 68-Pin Ultra Wide SCSI 内部
(1) 68-Pin Ultra2 LVD SCSI 内部
(1) 68-Pin Ultra2 LVD SCSI 外部

9.)系统要求
一个空的PCI 插槽
主板BIOS支持”即插即用”功能
