第一章 要求分析
财富证券有限责任公司(以下简称财富证券)现是COMPAQ PC SERVER及SQL SERVER的安装用户，目前使用的存储系统都是基于主机服务器的内置磁盘。这种 信息依赖于主机服务器的现状，使用每套系统都需要进行各自的数据备份方案，且数据共享时需通过LAN网络。随着业务的不断发展，对业务数据的安全性、可扩展性的要求也越来越高，同时，数据备份工作所造成的生产主机停机时间也越来越长，这样不利于24X7的业务连续性要求。因此，寻找一个有效解决方案，建立一个新的信息构架，成为财富证券与EMC公司共同的目标。
1.1 主机系统
- COMPAQ 760、580
oWindows 2000 / NT
o没有采用群集(clustering)
1.2 数据库
- SQL Server 2000
1.3 应用系统
- CRM
- ERM
- OA
- 中央监控
- 等
1.4 现有存储系统
- 内置磁盘
- SCSI接口磁带机
1.5 存在的问题
- 分布式管理复杂
- 扩展不灵活
- 多种备份方案
- 数据共享困难
- 数据备份与恢复时间长
第二章 EMC方案设计
基于如上需求分析，EMC提出如下解决方案供财富证券领导及技术专家参考。
2.1 建议方案：CX400 + SAN + SnapView
特点：高性能高可用性的存储系统、SAN存储构架，数据快照
以SAN为核心的信息构架，已成为越来越多用户采纳的标准。针对财富证券现有的系统环境及需求，我们建议考虑一个以光纤交换设备为主干的新的信息构架。同时采用本地的数据快照软件，以用于备份与恢复、测试、开发等业务。
对于目前基于SCSI的磁带机的现状，可以考虑1)保留现状；2)改造现有的磁带机，使之可连接到光纤交换机；3)新购一台光纤交换机。

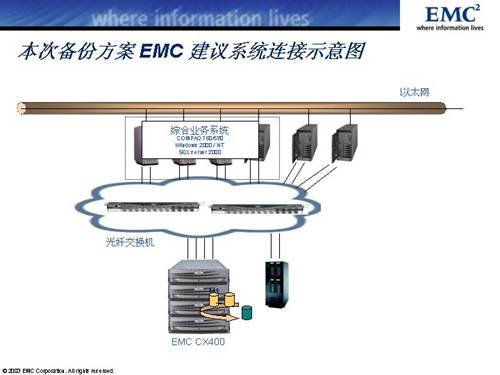

2.2 连接示意图
2.3 方案说明
本次把代表CLARiiON最新技术的CX400存储系统作为数据的生产存储平台。有关EMC的CX400的介绍请参考附录介绍。CX400本身具有极高的灵活性，可升级到CX600。
在数据快速拷贝功能方面，采用了EMC的旗舰软件：数据快速拷贝软件SnapView。SnapView能实现数据快照的功能，即在以秒级的基础上，实现一个几TB或几十个TB的数据库的快速拷贝。这个拷贝数据可用在进行诸如数据备份、数据分析、数据处理等功能，以缩短传统数据处理方式所带来的生产系统停机时间。
采用光纤交换设备所构建的网络存储能给我们带来诸多好处。最显著的特点是增强了系统的扩展能力。网络存储其中一个关键技术是对有关数据的安全性的管理。对此，EMC提供的SAN光纤交换设备及卷管理软件(AccessLogix)可有效的帮助用户管理不同服务器属下的卷。
EMC的CLARiiON管理软件Navisphere是一个存储综合管理平台，是一个集中式的、开放式的构架，可实现庞大的功能，包括监控、配置、分析、调试等异构主机平台、异构存储网络、异构存储系统的管理，可在一个简单界面下实现有关数据共享、数据保护、数据管理等工作。本次仅配置的是存储系统的基本管理工具，将来随着业务不断扩展的要求，可灵活增加相应的组件。
2.4 搭建一个SAN架构的好处
2.4.1 提高存储的利用率
传统的存储系统一般都是专用于服务它所连接的主机服务平台，因此往往其利用率受此服务器的限制。当在一个环境下存在多台主机服务器时，有可能一些存储系统的利用率较高，有些较低。在这种情形下，若某一系统需要增加容量时，即使知道另一个存储系统有足够容量，也不能利用。因此会造成整个存储容量的浪费。
当采用SAN结构后，由于所有的存储系统被当作一个整体，即存储池(POOL)来看待，因此可避免上述存储容量浪费的问题。
2.4.2 提高系统的扩展能力
未采用SAN之前，当增加一个系统时，需要同时增加其存储系统；另一种情况是系统不能利用其它存储容量，因此系统的扩展能力较低。
采用SAN之后，增加一个系统时，即可立即利用现有的存储容量，这样极大地提高了系统的扩展能力。
2.4.3 增强系统的可用性及安全性
未采用SAN之前，每个系统的备份及恢复都是独立的，或通过LAN方式实现，其恢复和备份时间长，而且在恢复和备份时往往数据不可用。
当采用SAN之后，集中在同一个存储系统的数据可当作一个整体来进行，可实现LAN-FREE方式恢复和备份，其时间较短。
2.4.4 提高关键应用的可用性
未采用SAN时，如果有3个关键应用，则可能同时需要3个备份服务器。而当采用SAN之后，可能只需1个备份服务器，就可备份此3个关键的应用服务器，因此可节省大量服务器的投资。
2.4.5 不受距离限制的、更有效的存储管理
未采用SAN时，存储系统是独立的和分散的，不利有于集中式管理，需要大量人手。而当采用SAN之后，可实现一种网络式的、集中式的管理，可更有效地管理存储资源。
2.5 存储网络构架中磁带机的考虑
2.6 SnapView的使用
每天系统管理员会遇到几个应用程序同时需要相同的数据集的情况，他们必须克服系统可用性的几个难题：
- 是否要停下生产系统几个小时做备份？
- 什么时候有充足的时间装入数据仓库？
- 开发人员如何得到最新业务数据来测试？
EMC SnapView软件可帮助您解决类似的数据可用性问题。这个特别的业务连续性解决方案帮助用户赢得“与日出赛跑”式的工作。所谓的“与日出赛跑”是指，在日出之前，即在业务系统回到生产状态之前就必须完成的工作，例如备份和类似的其它管理工作。SnapView让您压缩作业，执行更频繁的时间点备份，以及以更有节奏的方式刷新数据仓库。使用EMC SnapView，您可以使用真实数据进行应用测试，对用于关键业务的应用程序任务来说，这一点都是至关重要的。
2.6.1 SnapView好处
业务方面的好处
业务上的好处在于，增加了公司嬴利的产出。通过与生产系统并发运行备份，EMC SnapView能允许您延长联机业务事务处理的时间，即增加了您业务应用程序的运行时间，从而增加了企业的收入。
操作上的好处
操作上的好处在于持续性数据可用性和现有技术兼容性。EMC SnapView处理最具挑战性的应用。通过建立包含当前生产数据的BCV，EMC SnapView让您隔离并用生产数据测试而不影响系统整体性能。EMC SnapView让您避免停机将付出的代价，保护联机交易，最大限度保证系统数据可用性，即一天24小时，一星期七天的业务运作。
财务上的好处
EMC SnapView通过使为系统备份而停机的时间压缩到最小，使得正在运行的业务运作达到最高效率。不用关闭业务，EMC SnapView让你维护持续地，并行存取生产数据，减少与备份相关的停机时间至最低限度，从而使您的计算机资源充分使用。
2.6.2 SnapView主要应用领域
EMC SnapView主要应用领域包括：
- “与时间赛跑”的关键业务数据的备份
- 工作量压缩
- 数据仓库和决策支持
- 灾难备份
- 应用测试
- 数据交换
- 环境刷新
- 批前批后备份
“与时间赛跑”的关键业务数据的备份
IT管理员每日都会碰到资源分配问题，因为业务运行为满足用户联机要求而给备份工作留下很少时间。再者，管理员必须处理不断增涨的数据总量，不断收缩系统备份时间，还要应付为每天24小时和每周7天持续访问的应用，处理来自全球不同时区的压力。今天，传统的每日早晨几个小时停机备份将造成典型的“与时间赛跑”格局。IT管理员为及时启动联机系统满足用户要求而“赛跑”。随着联机数据存储不断增多及连机系统停机时间不断减少，这场赛跑明显越来越难以嬴得。妥协于不断收缩的备份窗口，管理员不得不加入自动磁带库和磁带驱动器来增大备份窗口。而在几乎所有情形下，除在备份窗口外，这些磁带驱动器和磁带库都相对地闲置。
EMC SnapView让您为所需数据建立拷贝，这个拷贝可在任何时候用于备份，从而不但消除了“与日出赛跑”，而且可以不必赛跑。磁带驱动器和磁带库等资源在每天24小时，每周7天都可用，相应地也减少了磁带库和驱动器的数量。
工作量压缩
当应用运行时，传统的信息系统管理员用工作步拷贝以保护数据。当发生错误时，这些拷贝使返回工作之初的返工最小化。而用EMC SnapView，您则能在处理时按所需经常剥离拷贝数据。
EMC SnapView节省您建立拷贝的时间，这些拷贝以工作步开始同步和结束同步。如果通常每个拷贝需要一小时，EMC SnapView将压缩工作量并节省数小时的拷贝时间。用EMC SnapView批作业流程的执行也相类似。制作拷贝无须牺牲生产时间，从而运行得更快。
数据仓库和决策支持
管理员都知道“越新鲜”的数据越能为数据仓库和决策支持系统提供更多价值。不幸的是，每日联机业务要求经常迫使数据仓库刷新的例程延迟数小时、或延迟至周末、或在延迟至一个不确定的时间。但若企业不必中断生产系统又会是如何情形呢？
EMC SnapView允许管理员以最少的业务中断时间，保持生产系统运行，同时取下关键数据加入数据仓库以供分析。EMC SnapView允许您建立拷贝数据，极短暂地停顿生产系统，以确保获得“纯净数据（Clean Data）”。然后剥离拷贝数据，并暂时停顿主要的设备应用程序，确保所有主机缓冲区和Cache清仓转移至适当的CLARiiON的逻辑设备，从而建立数据的一致性拷贝。管理员此时便可以按需随时用最新的数据拷贝来更新数据仓库，而不会冲击生产系统。
灾难恢复
非计划停机会造成数据丢失，为预防这一情况，系统管理员要有能力恢复数据到可知的状态。CLARiiON所提供的非计划停机保护解决方案MirrorView，可与SnapView进行无缝集成，这就为您建构一个完整的容灾方案时，及进行灾难恢复演习方案时，简化其复杂性。
