方案背景
伴随着信息技术的发展，数据的安全可靠成为企业运作的头等大事，但不可避免的计算机硬件或软件故障所造成的数据丢失和信息停运一直困扰着IT管理员。大恒存储采用国际先进存储理念，融合合作伙伴的成熟产品，推出以Unix服务器、HDS存储阵列、ADIC智能磁带库为平台的高性能、高可用存储解决方案，为企业中不能停滞的数据库服务提供五个9（99.999%）的连续运作能力，受到用户好评。
方案平台
? 2套Unix服务器，可选富士通、IBM、SUN
? 1套日立HDS 9570V或大恒ACCSTOR FS8000光纤磁盘阵列
? 1套ADIC i2000智能磁带库
? 1套光纤通道交换机
? 若干HBA光纤通道主机适配器
? SUN Solaris 、IBM AIX操作系统
? 富士通PRIMECLUSTER HA软件、HACMP或Veritas Cluster Server
? 存储管理软件和数据备份软件
? Oracle 9i HA版本

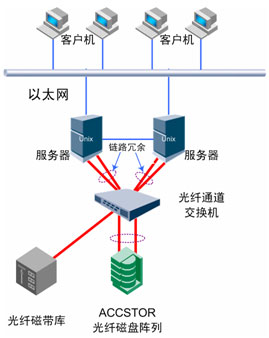

方案拓扑
方案说明
大恒存储??Unix高可用存储解决方案采用两台以上富士通Unix小型机做为服务平台，服务器使用Solaris操作系统并加载富士通公司PRIMECLUSTER HA软件来提供Cluster HA服务。服务器和服务器之间通过直连心跳线传输控制信号，确保Cluster服务正常工作和切换。
服务器通过千兆网络交换机与客户端之间组建IP网络，满足Internet/Intranet对于服务器的访问需求以及计费系统、数据库服务等系统服务。每台Unix服务器都采用两条链路与交换机连接，实现网络负载均衡和备份容错，确保数据传输的高可用性。
在数据存储方面，我们采用日立数据公司的HDS 9570V高性能存储阵列作为核心存储设备，通过连接Brocade核心交换机、Unix服务器和ADIC智能磁带库等组件构架了一个基于光纤通道技术的存储区域网络。在这个存储区域网络中的所有设备都采用两条光纤链路与核心交换设备??Brocade光纤交换机连接，确保数据存储的链路高可用。
方案特点
? 高可用性
在软件方面， PRIMECLUSTER软件 能够精确和迅速的探测到不正常的环境，即使有不可预期的失效发生，它也能高速的将操作转移到备份服务器上。高有效性的维持使服务中断和访问失效的可能性都降到了最低。如果储存着重要数据的磁盘设备或者其他资源失效， PRIMECLUSTER能够在不影响正常运行的情况下进行替换。
在硬件方面，HDS 9570V 、Brocade光纤交换机、ADIC i2000智能磁带库都采用模块化设计，关键部件可以在带电运行状态下进行更换，不会为用户不可中断的数据服务造成人为事故。双链路连接方式、双控制器设计，出于对数据安全的考虑，在方案中所有产品的关键部位，我们都采用两组物理连接方式来确保不会因为单点故障而造成数据中断。
? 高性能
方案中的存储网络采用光纤通道技术，服务器、光纤通道交换机和存储阵列以2Gbit/s的速度进行数据交换，Brocade公司特有的光纤交换功能使数据传输更加迅速和准确，有效增进传输性能。
核心存储设备HDS 9750V采用Hi-PRE体系结构，通过定制的高性能逻辑芯片集协同工作完成RAID运算和I/O操作，有效提高阵列数据处理能力。在磁盘阵列的内部，9570V每个光纤环路上都有独立的专用处理器和DRR电路，并通过两个200MB/s的环路结构与控制器相连，内部提供高达800MB/s带宽。特殊的设计思路决定了存储设备的高性能。
而ADIC i2000智能磁带库具有智能核心，它能自动完成数据备份工作，有效节约服务器处理数据备份工作时的CPU开销。通过光纤通道技术与光纤交换机直连， 采用LAN-Free备份方式，可以降低IP网络上因为数据备份而产生的数据流量，增进网络和服务器性能。
? 大存储容量
海量存储使本方案的另一个特点。HDS9750V能提供最大32TB的数据存储容量，通过有效的扩展和升级，它的存储容量和性能还可以进一步扩充。而ADIC i2000能提供2300盘数据磁带的备份能力，存储容量高达670TB。这两个设备的选择可以有效解决用户对于数据存储的大容量需求。
适用行业
大恒存储??Unix高可用存储方案结合合作厂商的产品优势和大恒存储自身的技术特点，具有广泛的行业应用适用性。采用光纤通道技术组成的HA高可用性系统不仅可以完成数据处理的高可用性和高可靠性，而且还可以提供海量数据存储能力。
本方案适用于对数据连续运作能力和数据处理高可用性有较高要求的金融证券、教育军事、政府部门等行业。也可以应用石油勘探、计费系统、数据库服务等行业。特别适合于采用Oracle做数据库应用的高可用、大容量的应用环境。
