戴尔™ PowerVault™220S/221S SCSI外部存储设备

   要点


    •戴尔™ PowerVault™ 22xS 是专为 戴尔PowerEdge  服务器和PowerVault  网络附加存储服务器设计的廉价可扩展的存储设备,包含十四个一英寸SCSI 320 MB/秒硬盘,可提供最大2,044GB (每机柜)和16TB  (每服务器)的存储空间。


    •两代戴尔PowerEdge RAID (PERC) 卡均支持PowerVault 22xS: PERC3 采用U160 带宽,提供大容量RAID 保护;PERC4 采用U320 带宽,提供高性能RAID 保护。


    •PowerVault 22xS 性能十分可靠,因为其特性包括 :冗余电源、散热单元、管理模块并支持由戴尔PowerEdge RAID控制器(PERC) 卡提供的RAID 级别 0, 1, 5, 10,和50。


    •PowerVault 22xS 提供的高度可用性特性包括:热插拔硬盘、热插拔散热单元、热插拔电源并支持戴尔群集套件。


    •PowerVault 22xS 在容量密集型3U 机架空间内配备了高性能的15,000-RPM 硬盘。


    •PowerVault 22xS 是戴尔直接附加存储产品系列的最新改良版本,支持最新的Ultra320 SCSI 硬盘技术。


    •PowerVault 22xS 以低廉的价格提供了高性能SCSI 直接附加存储。若存储居于网(SAN)环境中需要扩展存储空间,推荐将Dell/EMC 光纤通道存储阵列作为替代。



  背景


    可将外部存储市场划分为三个基本产品类型:直接附加存储(也称作服务器附加存储)、网络附加存储(NAS)和存储局域网 (SAN)。PowerVault 22xS 属于直联到服务器或PowerVault NAS 服务器的直接附加存储设备。由于其能够在需要的时候提供低成本的附加存储空间,因此常被称为“溢出(spill-over)” 存储。在企业级环境中,直接附加储存常作为NAS 和 SAN的补充,可提供网络存储方案所不能提供的益处,如充分利用现有的服务器基础架构和备份能力。


    戴尔于1999 年发布了第一款直接附加存储产品—- PowerVault 200S,当服务器内部存储空间耗尽时,该产品可为服务器附加硬盘存储空间,从而优化了戴尔服务器解决方案。最初的机架装载方案扩展后包括201 S(塔式);均支持3U(1U = 1.75 英寸)机架空间内的八个1.6 英寸驱动器。接下来戴尔推出的是PowerVault 210S 和 211S(分别为机架装载型和塔式组合型),支持3U 机架空间内的十二个1 英寸驱动器,可用存储空间增加了50% 。当前的PowerVault 220S和 221S 产品支持相同(3U)机架空间内的十四个1 英寸驱动器,可用存储空间有了更大增长。上述SCSI 直接附加存储产品的对比如表1 所示。

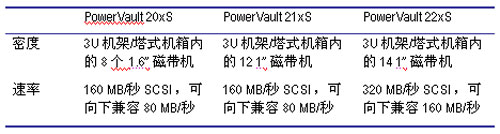

表1 PowerVault SCSI 产品对比



  产品描述

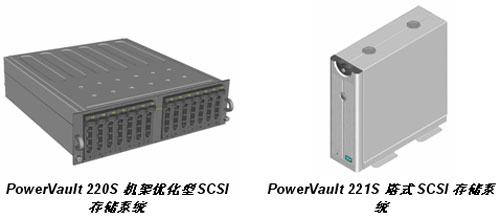

    戴尔PowerVault 22xS 存储产品可用于 塔式(PowerVault 221S) 或机架优化式 (PowerVault 220S) 配置。每种配置支持两个到十四个1 英寸SCSI 硬盘,单个机柜可提供最大2,044GB 空间(包含十四个146GB 硬盘) 。该机柜可由15,000 RPM 18GB 或36GB 硬盘,或10,000 RPM 36GB、73GB 或146GB 构成。主机内配置PERC 卡后,该机柜可用于扩展戴尔PowerEdge 服务器和PowerVault NAS 服务器的存储空间。该存储机柜可以14-驱动器 联合总线配置附加到某一台服务器;以拆分总线配置附加到一或两台服务器,每条总线控制七个驱动器;或将13 个驱动器作为群集的一部分,附加到两台服务器。


    Dell OpenManage Array Manager 软件用于配置和管理存储设备的RAID 保护。该软件同时会报告机箱内各种组件的运行与环境状况。


    无论是否包含完全冗余电源或管理模块,均可对该存储机柜进行配置以改善容错能力。



    1.价值选项


    o完全非冗余



  • 非冗余电源

  • 非冗余机柜管理模块(EMM) (联合总线配置)

  • 2-14 硬盘驱动器

  • 冗余散热单元

    o冗余电源



  • 非冗余EMM (联合总线配置)

  • 2-14硬盘驱动器

  • 冗余散热单元和电源

    o冗余管理



  • 联合或分离总线,或群集配置

  • 非冗余电源

  • 2-14 硬盘驱动器

  • 冗余散热单元, EMM

    2.高度可用性选项


    o完全冗余



  • 联合或拆分总线,或群集配置

  • 2-14 硬盘驱动器

  • 冗余散热单元和电源、EMM

    为PowerVault 22xS 提供的PowerEdge RAID 卡(PERC) 选项


    为将PowerVault 22xS SCSI 存储阵列连接到服务器或NAS 服务器,戴尔提供了两代RAID 卡,均支持RAID 级别0, 1, 5, 10 和50。


    •PERC 3: 为满足大容量SCSI  存储的需求,戴尔提供了PERC 3 RAID 控制器,每卡可支持最多4 个PowerVault 22xS 存储阵列。四通道PERC 3/QC 每控制器可支持最大8TB 存储并带来U160的性能。


    •PERC 4: 为满足高性能存储的要求,PERC 4 RAID 控制器提供了随时可用于群集的支持,每卡最多可支持2 个PowerVault 22xS 存储阵列。双通道PERC 4/DC 每控制器最大可支持4TB 存储并带来U320 性能。


    对比戴尔直接附加存储产品


    戴尔提供了两种不同途径来满足直接附加存储的需求:PowerVault 22xS 采用SCSI 技术,价格低廉;Dell/EMC CX200 采用光纤通道技术,改善可靠性和未来可扩展性。表2 对两者做了比较。

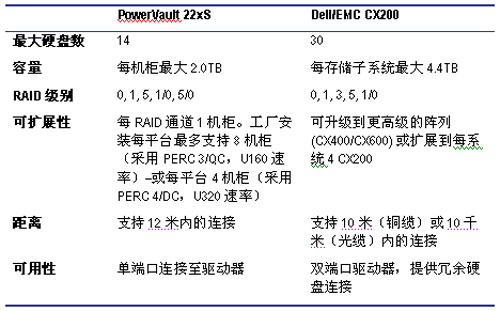

表2 对比PowerVault SCSI 和Dell/EMC 光纤通道



    DAS vs. NAS


    直接附加存储(DAS) 和NAS 均可为服务器提供附加存储空间。DAS 采用一对一模式(仅一台服务器可访问存储机柜),而NAS 采用一对多模式(多台客户机/服务器均可访问存储服务器),可实现存储整合及集中化。 当然这并非意味着 直接附加存储与NAS 互相对立。事实上很多用于同时采用两种解决方案来满足多样化的存储需求。举例来说,PowerVault 22xS SCSI 机柜可以作为PowerVault 77xN 系列网络附加存储服务器的扩展存储设备。


    作为一种添加存储的手段,直接附加存储已被广泛了解并获得了客户的信赖。直接附加存储提供了稳定的性能和可靠性,很好地满足了服务器的即刻存储需求。戴尔直接附加存储产品提供了卓越的有用性和模块性来满足当前的存储需求,并为达到未来要求奠定了坚实的基础。


  目标市场/应用


    PowerVault 22xS 主要针对基于主机的RAID 直接附加存储市场,适用于那些希望为其PowerEdge 服务器和PowerVault 网络附加存储提供溢出存储的客户。对熟悉SCSI 的客户而言,PowerVault 22xS 所提供的廉价而又高性能的磁盘空间有助于他们最大程度发掘附加主机的存储潜力。


    PowerVault 22xS 的可配置性意味着其既适用于需要为PowerEdge 或PowerVault 存储服务器添加存储的中小型企业环境,同样也适合追求高成本效益的高度可用存储解决方案的企业级环境。


    PowerVault 22xS 具备极高的灵活性。举例来说,对成本敏感的入门级用户可通过在PowerVault 22xS  中配置一些便宜的硬盘来直接附加存储。而部门级用户则可将PowerVault 22xS 的背板分离并分别附加到两台服务器,花费较低的成本即可扩展两台服务器。对于第三种情况,需求高度可用性的数据中心用户而言,他们可将PowerVault 22xS 用于群集配置中。


    PowerVault 22xS 同样支持高处理率的数据库应用程序,这种应用一般需要极高的硬盘转速。对大多数普遍采用的RAID 级别而言,用于提升性能的硬盘转速最大化技术已是固有特性之一,同时还可通过戴尔为PowerVault 22xS  提供的15,000-RPM 硬盘进一步加强。


    PowerVault 22xS 非常适用于需要高度可用性和为群集准备的外部存储的应用。下面列出了一些例子:


    •数据库应用程序,如Microsoft® SQL Server™ 和Oracle


    •关联应用程序,如Microsoft Outlook 或Lotus Notes


    •文件/打印服务器和网页服务器的后端存储


  特性与益处


    PowerVault 22xS 的特性包括:


    •3U 机架式或塔式机箱内的14 1-英寸SCSI 驱动器


    •支持10,000-RPM  (36GB, 73GB, 或146 GB) 和15,000-RPM (18GB或36 GB) 硬盘


    •每机柜存储空间最大为2,044GB (采用146GB 硬盘)


    •热插拔硬盘、电源和散热模块


    •冗余散热模块、冗余电源选件、可选冗余机柜管理模块(EMM) (报告电源和散热模块等组件的状态)。推荐采用完全冗余配置,可获得更高级别的容错能力


    •可以单条14-驱动器总线(联合总线模式)、两条7-驱动器总线(分离总线模式)或13-驱动器群集模式进行配置。


    •当与戴尔PERC 3 和PERC 4 RAID 控制器结合使用时,PowerVault 22xS 内置的硬盘可按RAID 级别0, 1, 5, 10 或50 配置。戴尔OpenManage Array Manager (3.4 或更高版本) 提供RAID 管理和机柜报告。


    •完全支持Microsoft Windows NT, Windows 2000, Windows 2003, 及Novell NetWare 等操作系统


    •经过专门设计和测试,实现了与戴尔PowerEdge 服务器和PowerVault 存储服务器的无缝继承,再结合PERC RAID 卡与OpenManage 软件,形成了一套完成的解决方案。这套解决方案或得戴尔技术服务与支持的支持。


    表 4 所示为PowerVault 22xS 的特性、功能和益处。

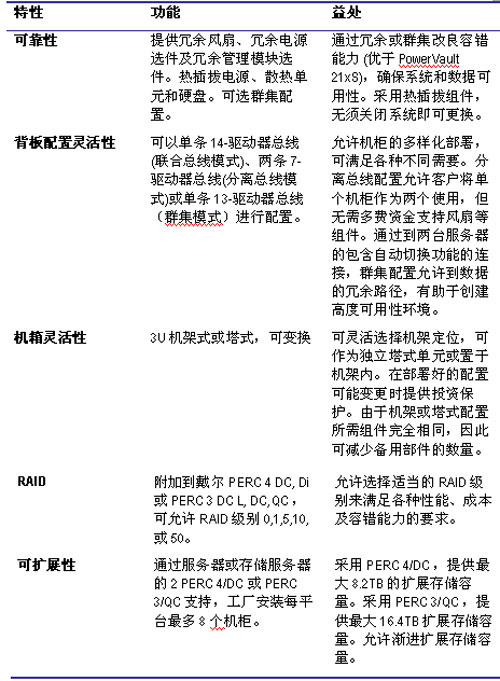

表 4 PowerVault 22xS 的特性、功能和益处



  特性 功能 益处


    可靠性 提供冗余风扇、冗余电源选件及冗余管理模块选件。热插拔电源、散热单元和硬盘。可选群集配置。 通过冗余或群集改良容错能力 (优于 PowerVault 21xS),确保系统和数据可用性。采用热插拔组件,无须关闭系统即可更换。


    背板配置灵活性 可以单条14-驱动器总线(联合总线模式)、两条7-驱动器总线(分离总线模式)或单条13-驱动器总线(群集模式)进行配置。 允许机柜的多样化部署,可满足各种不同需要。分离总线配置允许客户将单个机柜作为两个使用,但无需多费资金支持风扇等组件。通过到两台服务器的包含自动切换功能的连接,群集配置允许到数据的冗余路径,有助于创建高度可用性环境。


    机箱灵活性 3U 机架式或塔式,可变换  可灵活选择机架定位,可作为独立塔式单元或置于机架内。在部署好的配置可能变更时提供投资保护。由于机架或塔式配置所需组件完全相同,因此可减少备用部件的数量。


    RAID 附加到戴尔PERC 4 DC, Di 或PERC 3 DC L, DC,QC ,可允许RAID 级别0,1,5,10, 或50。  允许选择适当的RAID 级别来满足各种性能、成本及容错能力的要求。


    可扩展性 通过服务器或存储服务器的2 PERC 4/DC 或PERC 3/QC 支持,工厂安装每平台最多8 个机柜。 采用PERC 4/DC ,提供最大8.2TB 的扩展存储容量。采用PERC 3/QC ,提供最大16.4TB 扩展存储容量。允许渐进扩展存储容量。


  关键客户益处


    •配置多样化


    PowerVault 22xS 提供了多样化的配置,客户可选择购买不同级别的冗余、可用性和性能。冗余电源、风扇及机柜管理模块(EMM) 提供更高可用性;联合、分离和群集配置提供了多种技术,以最佳性价比满足客户对存储容量的要求。


    •价廉物美


    PowerVault 22xS  是一款符合行业Ultra 320 SCSI (320 MB/秒)技术标准的性能优化型产品。若结合高性能的15,000-RPM 驱动器,存储设备可用于业务处理量较大的环境或随机访问数据库环境。


    •戴尔认证和支持


    Dell PowerEdge 服务器和PowerVault NAS 受PowerVault 22xS 支持,因为可确保一套完整的解决方案,包括RAID 卡和管理软件,且机柜开箱后在任何支持的配置下均可正常工作。此外,这一完整解决方案获得戴尔技术服务与支持的支持。


  全面的服务选择


    戴尔提供了包括安装和支持在内的范围广泛的系列服务,确保您可以得到所需的专家建议和技术帮助。我们的服务解决方案可以解决您关键的业务问题??从安装服务,到当日四小时2上门服务等。


    安装服务


    •提供快速、高效的安装,快速部署新系统。


    •包括上门安装4、配置和装配到戴尔支持的机架。


    •戴尔的模块化安装服务满足您快速部署复杂解决方案的需要。戴尔企业部署队伍(EDT)由戴尔工程人员和经培训的合作伙伴组成,随时听候在第一时间内快速、准确的部署高端配置。



    标准支持服务


    •标准硬件保修,带三年下一工作日上门3更换部件服务和三年下一工作日上门3人工服务。


    •PowerVaultTM磁带备份产品与其所连接的具备服务标签的戴尔产品(服务器或其他存储系统)享有同样的保修/支持升级。如果磁带备份产品连接到非戴尔服务器,则仅享受原制造商提供的保修服务。


    •免费电话技术帮助,24×7硬件电话技术支持。


    •通过support.ap.dell.com 网站提供的E-support 工具,客户可以自行对戴尔系统进行故障诊断,并排除软硬件方面的故障。客户还可以通过http://support.ap.dell.com/ap/en/emaildell/获取电子邮件帮助。


    支持服务升级付费选项


    •可将上门3服务或零部件支持延长至五年。


    •上门支持服务升级包括四小时响应、两小时响应和六小时修复。


    •高级企业服务支持提供了四个等级的附加支持 ? 白金、金牌、银牌、铜牌 ? 附带额外的添加式服务,旨在确保您的系统以最佳状态运行。


    •面向存储器和服务器解决方案的复杂安装和项目管理服务,涵盖存储区域网络(SAN)、网络附加存储(NAS)和光纤通道群集(FCC)。
