建邦科技推出Areca ARC 全系列SATA Ⅱ阵列卡

    建邦科技推出Areca ARC 系列SATA Ⅱ阵列卡。ARC SATA II RAID控制卡采用最先进的系统架构:



  • 实现全硬件模式的RAID运算结构

  • CPU:采用Intel 80331/80332 500 MHz RAID 专用处理器

  • PCI BUS:支持最新接口PCI-X、 PCI-Express X8,最大传输率大于1GB/sec

  • 先进的Areca RAID 6 引擎,完整的运算结构设计使ASIC处理速率提速到RAID 5的速率水平。

  • 新一代SATA II 接口,最大可达3Gbit/sec交换速率

    ARC 系列 SATA Ⅱ RAID控制卡是目前市场上容错能力最高、性能最快的硬件模式SATA II RAID控制卡。产品系列完整,共有6种型号:



  • PCI-X 接口4/8/16 Ports: Tekram ARC 1110/1120/1160

  • PCI-Express接口4/8/16 Ports: Tekram ARC 1210/ /1220/12xx

    主要特点:

    一、高可靠度容错引擎设计–RAID Level 6


    RAID Level 6设计容许2个硬盘同时故障而不影响数据的存取,双重保护确保数据完整无失。当今硬盘厂商的技术不断提升,有效容量越来越高,据统计分析,当硬盘容量大于500GB,数据在进行重整时平均约有5%的失败率,唯有RAID 6的双重保护功能才能有效降低重整失败率,并克服目前的技术瓶颈,系统可靠度比RAID5高1000倍。

    二、先进成熟的RAID模组功能



  • 高效率的在线管理功能,满足各种不同系统环境的需求。

  • I2C 通讯协议, 提供完整硬盘状态及环境系数监控功能, 同时简化系统配线。

  • 在线容量扩充,可在线加入新硬盘扩充容量,RAID系统自动将数据平均分配于每个硬盘上,并重新认定为1个新的逻辑空间,在线作业提供不中断服务。

  • 在线stripe size调整,用户可根据系统使用状况,调整stripe size以达到最佳传输效能。

  • 支持 64bits 的逻辑分区(LBTA)模式,单一分区可超过2TB

  • 在线RAID级别变更,可提供RAID级别0,1,0+1,3,5,6

  • 提供RAID模组迁移时相同系统平台的100% 兼容能力。当服务器或控制卡故障时,可将硬盘迁移到另一台相同模组设定的服务器上,从而缩短系统中断时间,快速回复运行。

  • 提供在线热备援硬盘的容错设备、S.M.A.R.T.功能,自动侦测故障硬盘,并自动重建及迁移数据,提高系统可靠度。

    三、ARC 系列控制卡高效的容错能力



  • 韧体映射(Firmware Mirror)更新能力,升级保留原Firmware版本,可防止意外原因或Firmware更新失败导致控制卡数据遗失而无法工作。

  • Cache系统模块以NVRAM记录及运算数据,搭配RAID 6 ASIC引擎,大幅提升控制卡本身的容错能力。

  • 在系统架构上采用500MHz CPU,经由数据传输率1GB/sec以上的PCI Bus接口与系统连接,在RAID系统正常情况下提供最高速数据传输率,即使RAID系统执行数据重建时也能提供足够的运算能力,实现完全不中断服务。

    四、提供完整的RAID System管理监控能力。


    控制卡韧体(Firmware)自带McBIOS 管理程序及Proxy Server,提供多种近程及远程RAID系统管理监控功能。



  • 系统启动时,可从BIOS构建

  • 搭配LCD控制面板,可由控制面板构建

  • 经由作业系统网络浏览器与控制卡Proxy Server连接,完成远程或近程设置及监控。

  • 支持SMTP、SNMP网络监控及警讯通报

  • 系统日志(Log)保存功能,详细的系统记录透过NVRAM保存,可达到断电续存功能

  • Guest 通用维护帐号,保持系统设定安全;配备光盘启动工具,不需OS配合即可进行系统设置

    五、性能测试比较表

    Test1 Tekram ARC-1120 Testing Performance

    System Configuration

    CPU: Xeon 2.0GHz
    HDD: 8×WD SATA HDD 10Krpm
    OS: Win2003 Server
    MB: Tyan S2722
    RAM: 1GB SDRAM

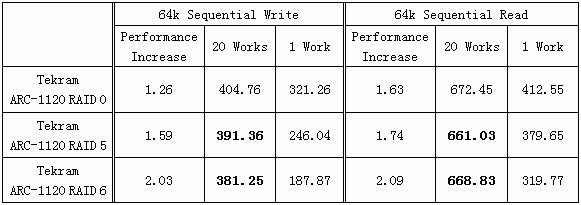

    ARC-11XX Series for PCI-X Bus所有System Architecture 相同,以8 Port Tekram ARC-1120为代表,比较在RAID 0,5,6下之Performance




    分析:



  • System loading加大为20 works的多任务模式时,ARC-1120有足够运算能力,整体Performance可以提升。

  • Performance提升的比例以RAID 6最大,20Works时为1Work的2倍,符合RAID 6在多任务环境的实际应用需求。

  • 由于 RAID 6独特的运算结构设计及强大的CPU效能,使系统可以同时有多个途径从HDD读取数据,在多任务情况下 RAID 6 的连续读取速率更优于 RAID 5。

    TEST 2 Advantage of System Architecture

    PCI 接口RAID Adapter,其整体的连续读、写效能(RAID Performance ),除了各家设计的RAID 运算法则(Algorithm)效能好坏有很大的影响之外,与其所采用的System Architecture也有很大关系。

    比较不同的PCI Bus传输速率,对RAID Adapter Performance的影响

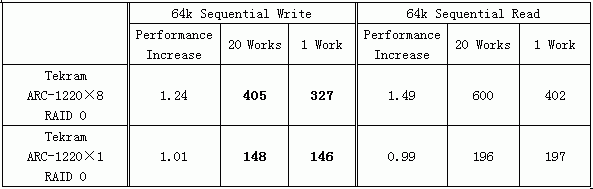

    Tekram ARC-1220×8及Tekram ARC-1220×1 Performance比较表:



  • PCI-Express×1: 250MB/s

  • PCI-Express×8: 2GB/s



    分析:



  • PCI-Express×1时PCI Bus的传输速率为250MB/s,当任务增加到20Works的多工模式时,System performance因传输速率受到限制,总体效能无法提升

  • PCI-Express×8时PCI Bus的传输速率为2GB/sec,当任务增加到20Works的多工模式时,因获得高传输速率的支持,所以整体的System performance可以获得明显提升。

    六、Serial ATA特点

    Serial ATA,顾名思义,是以Serial 的方式来传输资料。以Serial ATA构建存储系统,可兼俱低成本、高速率及高可靠的特点。从第一代1.5Gbit/sec,第二代3Gbit/sec到未来的6Gbit/sec,大幅提高了硬盘I/O传输效能。



  • 每一个Serial ATA Bus只服务一个SATA硬盘,除了采用LVD讯号传输方式,更结合了32bit CRC自动容错功能,大幅提高数据的可靠性。

  • 具备SCSI接口的高效能特性,满足高端存储用户的需求,提供高速数据存储功能,如Scatter-gather, command Queuing等。

  • 结合了SCSI 及Fiber Channel的优点及低成本特点,搭配 RAID 控制卡,提供存储世界中最佳性价比的选择。
