长春市产权交易中心存储备份方案

项目背景

    长春市产权交易中心是吉林省最大的产权交易政府机构,主要负责长春市产权的审核、交易、定位等工作,并且负责全省的数据汇总。因此,核心数据的备份工作成为该中心主要解决的存储问题。由于核心业务的重要性,采用高可用户方案解决应用单点故障,也是用户非常关心的问题。

系统需求

    对网内10余台主机进行网络数据备份,要求主机数据丢失、瘫痪、故障的情况下可以进行快速恢复,并要求备份数据保留2周的时间。通过高可用软件实现双机架构,保证主机菪机、断电、网络故障、病毒侵袭等情况下不会出现业务中断。

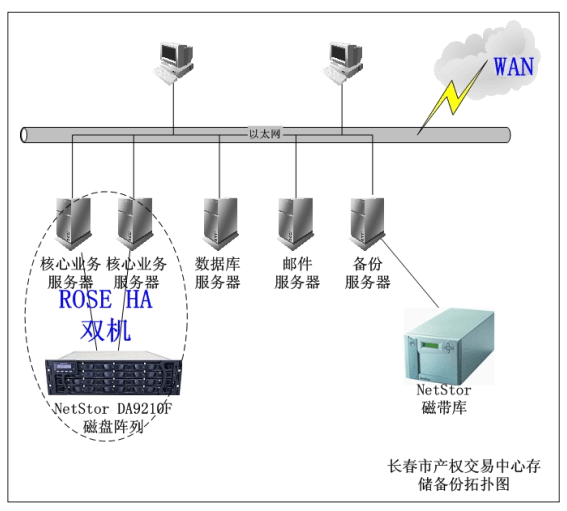

解决方案

    针对用户需求,方案中配备了NetStor TA108磁带库+VEIRTAS BEWS备份软件进行网络数据备份。通过作业设定,每日夜间完成网内所有主机的数据备份(包括内部及外部数据),以最小的备份时间窗口完成作业。与NetStor磁带库的搭配,使得用户的数据得以完整保护。并通过数据库代理程序完成SQL、ORACLE等数据库的在线数据备份。

    对于高可用部分,采用NetStor DA9210F光纤磁盘阵列完成在线数据存储,通过用户系统自带的MSCS软件实现双机管理。

采用NetStor DA光纤磁盘阵列的优势:
1、 方案初期通过NetStorDA9210磁盘阵列设备,磁盘槽位达到16盘位,容量达到2TB以上,可以满足用户数据量在初期的需求。对于未来数据增长,单磁盘阵列系统最大扩展到120块光纤硬盘,以146GB光纤硬盘为例,最高支持18TB数据容量,扩展能力极强。
2、 NetStorDA9210F磁盘阵列,采用IBM最新型控制器芯片:PowerPC750Cxe。产品自带256K二级缓存,缓存速度于CPU主频相当,新产品具有更高的处理速度。
3、 NetStorDA9210F磁盘阵列采用双533总线设计,可以达到1066MHz的总线带宽,当出现大量文件访问时,DA8210F磁盘阵列可以提供充足的系统带宽。
4、 支持1GB/控制器cache容量,保证更高数据吞吐能力。
5、 磁盘阵列的参数I/O响应能力,决定了磁盘阵列在多用户并发访问时的瓶颈问题。目前,DA9210F磁盘阵列可以提供最高160,000的iops值,是中档磁盘阵列中的佼佼者。高度的I/O处理能力,对于未来主机增加或访问量增大可能出现的瓶颈问题得到了更好的解决。
6、 磁盘阵列配备LCD液晶面板管理,保证无主机连接情况下完成对磁盘阵列所有操作。具备RS232串口方式管理、10/100MB网络远程方式管理、拨号方式管理、基于Web的GUI管理方式。
7、 RAID级别支持0,1,3,5,0+1,10,30,50等,根据不同环境可自行设定RAID。
8、 具备Cache锂电池保护功能,要求磁盘阵列断电情况下,能够提供72小时断电数据保护。锂电池能够迅速充电,保证多次间隔时间较短的断电情况下,磁盘阵列正常工作。
9、 支持主流操作系统,包括Windows、Linux、SCO OpenServer、SCO UnixWare、SUN Solaris、IBM AIX、HP-UX、DEC UNIX等。并且在添加、更改主机或系统时无需对磁盘阵列进行额外资金投入。

应用实施效果

    项目实施后,由于用户的关键业务采用光纤磁盘阵列作为在线存储设备,因此保证了用户更好的访问速度,为双机系统提供了更高效的运行环境。同时搭配BEWS备份软件+NetStor 磁带库备份数据,完成了长春市产权交易中心的应用及数据合理保护。
