背景
此次项目建设中，国内某知名保险公司将市级分公司的数据集中到省公司做数据上收，省公司数据量成倍增长，为了实现安全、高速的数据备份，以及在灾难后可以快速恢复业务，需要对现有数据备份系统进行升级改造—-采用存储区域网（SAN）架构。在SAN环境中，所有备份的数据流将按LAN Free的方式传输，极大地减少了网络上的数据流量，保证了主机I/O性能、处理能力以及网络的带宽，真正实现LAN Free的数据备份。经过对多个品牌备份产品的性能比较，保险公司决定采用SEPATON S2100-DS虚拟磁带库（Virtual Tape Library, VTL）结合VERITAS NetBackup备份软件来建立备份系统。经过实践证明，这两款产品以各自优异的表现、理想的协同工作效率获得了用户的青睐。
解决方案

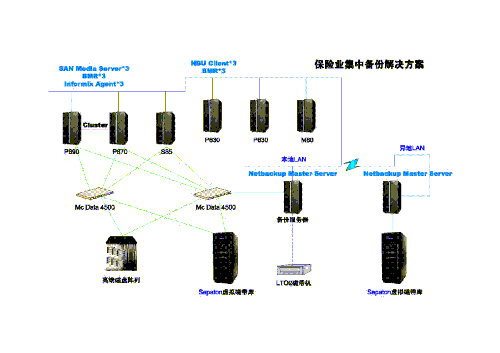

该项目的系统拓扑结构如下图所示：
从上述SAN结构图可以看到，多个服务器主机通过HBA卡连接到SAN交换设备，将磁盘及磁带库设备连接到SAN交换设备。这种存储网络使得主机系统与存储设备可以双向灵活扩展，整个系统形成存储共享。通过SAN架构对服务器的数据进行集中备份到SEPATON 虚拟磁带库上，再通过备份软件的磁带复制功能，将虚拟磁带库上需要长期保存的数据复制到磁带机上，做离线保存。
S2100-DS以150MB/s（即540GB/小时）的备份/恢复速度满了客户的需求。DS利用SATA RAID磁盘技术，单机容量最大能够到达6TB，可以仿真多种品牌磁带库和磁带驱动器，最大可以仿真16个磁带库，64个驱动器，建立虚拟存储池能够仿真5000盘磁带，磁带的容量完全由客户个性化定制。DS除了备份/恢复速度快、兼容性强、易于扩容的优点充分得到用户的认可外，使用基于网络浏览器的图形化用户管理界面，实时的部件故障电子邮件报警，支持SNMP管理，设备蜂鸣器自动告警机制等使得管理更加轻松。
本虚拟磁带库备份解决方案选用业界领先的备份管理软件VERITAS公司的Enterprise NetBackup作为系统备份的核心软件，NetBackup专注于解决网络上大、中、小型服务器和工作站系统上的数据备份、归档及灾难恢复问题，它的突出特点与功能有：管理简单、裸机快速恢复BMR(Bare Metal Restore)、数据恢复重定向、并行处理、真正映象恢复(True Image Recovery)、磁带拷贝 (Inline Tape Copy, Duplicate)、提供灾难恢复能力-VAULT等。通过VERITAS备份软件智能化管理，整个备份系统实现无人职守的备份，并且数据库的全备份从原来的两个小时缩减到现在的20分钟，大大提高了备份的效率。通过裸机快速恢复、异地容灾功能，保证了备份系统的可靠性和快速恢复能力。
应用效果
在使用本方案之前，保险公司省分公司业务数据主要在线存储在服务器挂接的高端磁盘阵列上，数据备份通过服务器上自带的磁带机进行备份。备份时极大的占用了主机资源，备份窗口复杂，备份时间长，数据恢复能力差。由于通常数据存储采用磁带离线备份的模式，所以当数据量较大或突发灾难发生时，备份磁带往往无法真正及时恢复数据。
采用SEPATON&VERITAS 数据备份解决方案后, 显著提高了大量数据集中备份/恢复的速度，在用户规定时间即内完成备份作业。本方案中，由于备份数据最终写入SEPATON VTL（采用RAID技术），数据的读写过程不再有物理机械手移动、进出磁带、磁带定位等与机械相关的等待时间；数据的读相当于随机读（RAMDOM）而不是传统物理带库的顺序读，这些使得备份的读写响应大加快,大大提高了备份/恢复速度，备份速度为传统带库的数倍。
根据实测，备份用户Informix数据库文件可以达到95MB/s的速度，1.5TB的数据在使用2个驱动器并发备份的时候，2小时就完成了全量备份，这个指标在是过去使用物理磁带库备份的1/4。备份文件系统可以达到110MB/s的速度，用户的备份系统管理员对上述结果感到满意。
此外，备份软件在安装过程中无须对SEPATON虚拟磁带库有特别设定，将它当做普通的带库即可。在数据安全方面，SEPATON虚拟磁带库保存的备份数据不能被任何主机/网络直接访问，必须通过第三方软件进行解密，保证了备份的可靠性，不受病毒的侵袭。SEPATON S2100-DS虚拟磁带库只占用SAN交换机1个端口，所有虚拟设备都可从这个端口提供给设备使用，而且还能根据需要调整虚拟磁带库、磁带机的数量，这是物理磁带库无法做到的。
本方案真正实现了备份无人值守、无人干预以及安装、管理的简便，在VTL与备份软件安装调试结束后, 即可对所有小型机上的数据进行集中备份, 并实现数据的在线备份。对于管理员而言, 集中统一备份便于安装和维护管理, 减轻了管理员的工作负担。并且通过 VERITAS 对VTL的新型容量许可证，让SAN环境中的服务器能够共享磁带机，将数据备份到磁带中。
本方案不但支持用户现有的SAN/LAN混合环境，从扩展性的角度看，SEPATON S2100系列产品可以轻松从3.5TB?D1000TB进行扩容，VERITAS备份软件产品对于增加备份节点、备份设备、新应用等都有相应的平滑过渡方案。所以，从客户选用SEPATON&VERITAS产品的时刻开始，就永远消除了保险系统中对于数据备份的后顾之忧。
美国SEPATON有限公司做为专业的VTL生产厂商，从2002年开始推出S2100系列产品，在该行业拥有最早的历史和经验。经过长时间的锤炼与验证，其产品拥有最稳定成熟的技术，其技术优势明显高于其他竞争产品。SEPATON基于VERITAS NetBackup软件开发了自己特有的专利性功能，使其与VERITAS NetBackup软件协同工作可以达到最优化的效率，提升了软件的功能，现已成为全球VERITAS NetBackup备份解决方案的最好合作伙伴。S2100系列产品以其强大的虚拟功能，优越的性能也成为VERITAS NetBackup软件开发实验室的主要测试设备。SEPATON与VERITAS会继续签手合作，在银行、保险、电信行业为用户提供完整的数据备份/恢复解决方案。
