浪潮存储解决方案--部署我们的iSCSI存储系统

    摘要:


    本文简单介绍了iSCSI技术以及它的应用方向,并且提到了在存储系统应用中具备的优势和特点和常见的iSCSI存储系统的部署方式。


    正文


    数据访问的困惑


    主机到存储系统的数据访问长期以来是由SCSI(Small Compueter System Interface)占主导地位,全世界有过亿的设备是通过SCSI实现直连传输数据块。光纤通道(Fibre Channel)后来扩展了SCSI的优势,在传输性能和扩展性以及传输距离上都得到了很大的提高。现在集中式的数据访问和管理以及远程访问对于IT系统越来越重要了,一直以来光纤通道的高昂成本也对于存储网络系统提出了新的要求。因此,产生了利用现有庞大的以太网络来传输数据的标准,也就是现在所说的iSCSI。


    有了iSCSI技术便能够极大地降低部署存储网络的成本,并能够充分利用现有的以太网络。随着性能和安全性的不断提高也越来越多地被企业应用。从全球来看自2004年的3000万美元到2009年10亿美元,平均增长率100%。到2007年底在SAN网络存储中iSCSI很有可能超过FC SAN。同时,2006年10Gb以太网也会对iSCSI起到促进作用。


    部署iSCSI存储系统


    iSCSI(Internet SCSI)也就iSCSI,作为发起者(Initiator)服务器主机端发出请求,转换 (SCSI 驱动) SCSI命令, 传输到iSCSI协议层,SCSI在iSCSI设备驱动程序的控制下打包并添加了一些附加信息, 例如目标设备的LUN。然后通过TCP/IP传输,TCP压缩打包并传输到IP上,在这里增加了最终目标的路由地址。最后,在网络层添加必要信息,通过物理网络层发送包到目标存储(Target)设备。在目标设备处通过相反的过程识别为SCSI命令,那么系统就认为新增了一个SCSI设备,并识别出新添加的存储空间。


    提示:作为发起端的服务器主机需要安装其相关软件才能使用,目前Microsoft在Windows上推出免费的Initiator软件并提供下载。



    这样就实现了在广大的以太网络中传输块级(Block Level)数据,可以实现从任何地点访问数据,没有了地域和距离的限制。在现有的SCSI或者FC存储系统上便可以通过iSCSI和以太网整合到一起,信息孤岛的壁垒将轻松攻破。


    有人会问以太网传输数据,受网络拥塞的影响和协议的开销,数据传输性能会大大低于Fibre Channel存储网络,因此无法应用到数据中心存储中。其实,最好的方式是数据传输用的以太网络使用专用网络,确保不受外界干扰。另外10Gb以太网也正在如火如荼的发展,而且很快就会广泛的使用。


    应用iSCSI存储系统


    了解了iSCSI的原理后,那么我们需要了解在什么样的应用环境中中来部署它们呢?在这里我们结合浪潮的iSCSI存储系统AS500来探讨一下如何应用。


    浪潮AS500存储系统是一款结合iSCSI&FC于一体的存储系统,它兼备了Fibre Channel和iSCSI的优点于一身,既可以作为企业的数据中心存储系统又可以部署为远程数据中心或者冗灾中心。下面我们结合实际的应用情况来分别了解AS500的应用。

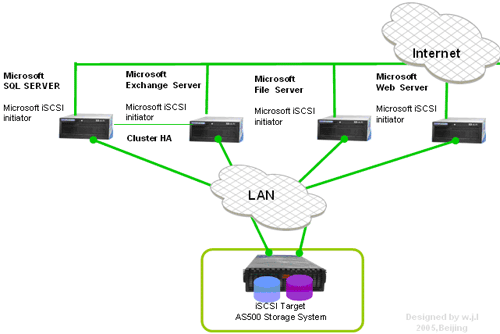

    (一)企业的数据中心包括了SQLSERVER数据库服务器和Exchange Email服务器,另外还有文件服务器以及Web服务器。为了确保应用的连续性,我们需要将数据库服务器和邮件服务器实现高可用方案,那么:



    通过Microsoft Initiator结合iSCSI仍然可以实现Cluster等高可用方案,SQL Server、Exchange Server、File Server等重要数据通过内部局域网络保存到AS500存储系统上,这样具备了以下特点;



  • 没有距离的限制和要求;

  • 没有信号传输不稳定的问题;

  • 不需要配置Fibre Channel光纤存储网络;

  • 不需要购买昂贵的SCSI、FC HBA卡等光纤设备;

  • 可以随时新添服务器或存储设备到存储网络中;

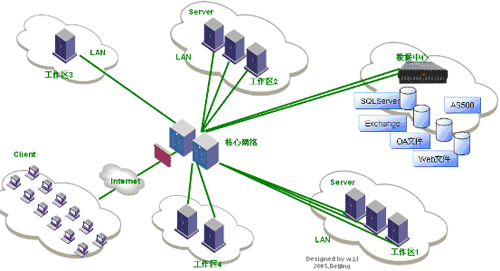

    (二)随着业务规模越来越大,在开发区等地设置了多个生产分厂了,我们需要将多个工厂之间的数据整合到一起实现调度和保护。



    AS500轻松便可以实现远程数据的集中,每个厂区都会像使用本地存储空间一样存放数据,实际上是传输到了数据中心,管理员再也不用为了备份、复制异地数据发愁了。这样便具备了以下特点:



  • 数据可以实现远距离保存;

  • 无需新增网络设备和成本;

  • 数据实现集中管理;

  • 方案实施便捷简单高效;

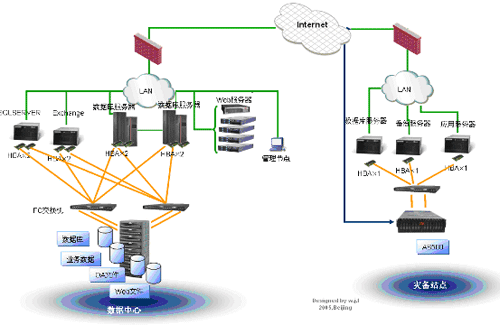

    (三)如果企业成为了世界知名企业,对于核心数据需要实现冗灾保护,需要购买冗余的高端存储设备,这样导致冗灾方案成本成倍的增加。



    在生产中心使用高端存储设备存储业务的重要数据,对于灾备中心由于使用的几率几乎为零,但是也不得不投入冗余设备作为备用。通过AS500 我们可以将数据远程复制到灾备站点,作为数据的副本保护。同时在灾备站点AS500还可以构建一个小型的SAN网络,以便发生灾难时可以高效的运转。这样具备了以下优点:



  • 无需购买高昂的冗余设备浪费预算费用;

  • 能够实现远程数据传输保存数据副本;

  • 能够在同一台设备上实现SAN存储网络无需增加存储;

  • 管理维护简单、成本低;

  • 中小型企业也可以建立冗灾数据保护;

    结束语


    iSCSI技术的应用目前在亚洲还处于观望状态,大多数企业客户还是对其应用不够了解。希望本文能够让您对iSCSI的应用有一个初步的了解。我们相信iSCSI技术是将来存储网络发展的必然趋势。
