项目背景:
徐州市第四人民医院是目前徐州市规模最大、设备最为齐全、技术力量最为雄厚的三级综合医院,也是同行业中医疗信息化建设比较早的医院之一。
随着信息化建设的不断深入,原有的网络系统暴露出各种问题。与此同时,医院为了提高医疗服务效率和水平,决定构建电子病历(Computer-based Patient Records CPR)系统和医学影像系统(Picture Achieving and Communication System, PACS),而这两个系统每个月产生的数据量大约是60GB,目前的信息系统已无法满足需求。
需求分析:
原有的网络系统中,数据都直接存储在服务器上,每个科室访问数据,都需要通过服务器进行读取。这时候,磁盘数据传输的能力便成为最严重的制约瓶颈。与此同时,CPR和PACS系统每月产生的大量数据对存储空间产生了很大需求。采用服务器存储数据的做法已经远远不能满足需求。
浪潮存储在对原有系统进行深入分析后,提出了高效性与可靠性兼顾、网络技术的先进化和标准化并举、系统建设的安全性和可管理性并重的建设原则,对原有网络进行了全面的架构。
方案说明:

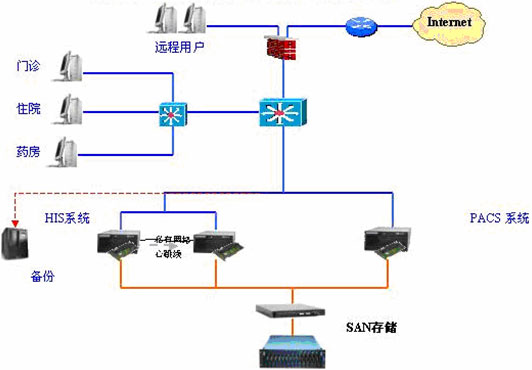

浪潮存储提出采用独立的存储设备,构建SAN进行数据的存储。这种方法有几个好处:首先,SAN采用光纤进行数据传输,速度可以达到2GB/s,数据读取不再会是一个瓶颈;其次,SAN具有良好的可扩展性,完全可以满足数据不断增长对存储空间的需求;另外,SAN由于采用交换机和内部网络相连,与外网并不直接联系,因而具有更高的数据安全性。
存储设备采用了浪潮存储的NS8800D,这是一款双主机通道的光纤通道磁盘阵列,采用了双控制器、全冗余热插拔技术和模块化无线缆技术设计,具备了良好的可管理性和可靠性。NS8800D单机可以容纳14块光纤硬盘,存储容量可以达到4.2TB,以目前每月数据量增60GB的速度来看,可以满足第四人民医院未来五年的存储应用需求。如果存储容量不足,NS8800D可以采用硬盘扩展的方法进行容量扩充,单机系统最大可管理112块硬盘,总容量达到33.6TB。
为了数据存储的可靠性,在系统中采用了LAN-FREE方式,对整个网络的关键应用进行数据备份,同时充分利用了SAN网络。而为了保证数据读取的效率和连续工作中的可靠性,局部采用了双机高可用设计,如HIS系统接入部分,两台服务器在正常运行的时候均衡负载,提高读取效率,而一旦其中一台服务器出现问题,另一台马上可以接替工作,从而保证系统的持续稳定运行。
