9.2.3 技术方案
9.2.3.1 方案描述
本方案将采用IP SAN 存储服务管理器做为整个系统的核心部件，其后直接接到磁盘阵柜和磁带机，然后通过千兆交换机为所有的服务器提供高速、可靠的存储服务；备份系统本方案将采用IP SAN 存储备份系统软件做D-D、D-T 或D-D-T 数据备份，将其中的一台服务器安装CommServer做为备份服务器，其它要备份的服务器安装DataAgent，系统将根据用户的备份策略自动的将各服务器的应用数据备份到IP SAN 中。
9.2.3.2 拓朴结构图

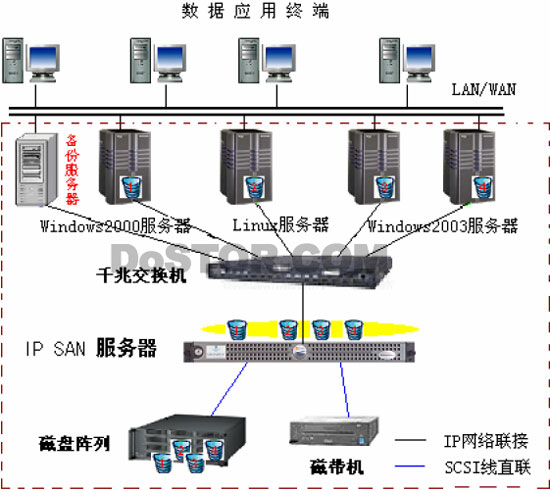

图 9-2 IP SAN 拓扑结构图
在本方案中，所用设备的主要功能描述如下：
IP SAN 存储管理服务器是实现存储子系统功能的主要设备，它实现对存储资源的整合与优化、数据保护等功能。IP SAN存储服务器集中管理磁盘阵列，把磁盘阵列中的所有单个磁盘整合并虚拟成多个逻辑卷，供服务器使用，并通过IP SAN 存储服务器的管理软件对这些卷进行直观化分配、管理：允许哪个服务器使用哪个卷、具有怎样的使用权限等。
备份服务器统一集中管理备份及恢复操作的各项策略。
磁盘阵列柜和磁带机为整个存储网络提供存储资源。
千兆交换机为IP SAN 存储服务器和服务器之间提供千千兆高速网络传输带宽。
9.2.3.3 方案的特点
对异构存储资源进行虚拟化和集中化管理：IP SAN 存储管理服务器集成了数据存储系统，实现存储资源的整合与虚拟化，实现资源共享；它能对不同厂商的存储产品、不同存储协议（SCSI,iSCSI Target,FCP）的产品进行异构整合管理，并可虚拟为逻辑上的存储池，将支持不同存储协议的存储资源整合在一起，可确保用户的所有重要数据获得统一的管理，以此为企业营造出一个安全的、集中的、易于管理的存储环境，在一个传统的以服务器基础架构下，存储内容和存储设备均是联接本地服务器之上；在新模式下，存储内容和存储设备被集中管理，存储空间被整个企业共享，使其不局限在某个应用程序或服务器上，更有利于用户对存储资源进行统一的、专业化的管理和维护，使得存储资源的可用性大大提高。
动态卷扩容：系统可以通过IP SAN 存储服务器将分配给某台服务器的卷做动态扩容，而卷上原有的数据将不改变。
简单化了系统管理：由于采用基于IE 的用户管理界面，使存储网络实现智能化、简单化和集中化的管理，同时，由于基于IP 技术，客户不需要专门培训?D?D本系统从安装到正式上线，客户在20 分钟内即掌握了本系统维护技术。
可扩展性：用户可根据需求来逐渐增加存储的容量（Storage Concentrator 的存储容量可以从1TB 增加到10.5T B），大量减少企业前期对存储资源的投资；另外IP SAN 存储管理服务器最大限度地优化企业已有的存储资源和网络资源，扩展了客户未来对存储系统的升级改造的可选择性。
先进的IP SAN 结构：系统从网络结构上是一个典型的SAN 存储架构，它是在传统的SAN结构中，以IP 协议替代光纤通道协议，来构建结构上与LAN 隔离，而技术上与LAN 一致的新型SAN 系统–IP SAN。
合成全备份技术：支持OnePath Restor 恢复和数据合并模式（将增量备份和全备份合并成全备份），减少了全备份的时间，加快了恢复的速度（不必恢复多次，比其他应用恢复速度快1 倍以上）这是本系统特有的功能。
备份任务的断点续传技术：支持备份任务的断点续传，这就保证了即使备份期间发生故障，也能从该故障点继续备份，而不必重新备份。
SnapShot 备份和QR 快速恢复：SnapShot 备份和QR 快速恢复可以不必重新安装应用，就可重启应用，加快应用恢复速度。
AD 和Exchange 的记录级备份：AD 和Exchange 的记录级备份，这样能对单个属性和信息进行备份和恢复，这样如果某些内容不对，只要恢复部分数据即可，而不必进行所有数据的恢复，加快了恢复速度这也是本系统特有的功能。
D-D、D-T 或D-D-T 技术：IP SAN 存储服务器将通常不间断的备份数据流分成两个阶段：第一阶段是将数据从需要备份的服务器备份到IP SAN 存储服务器的逻辑卷中；第二阶段是将数据从IP SAN 存储服务器的逻辑卷备份到磁带库中。多个需要数据备份的服务器可以同时启动第一阶段的备份过程，然后备份服务器在第二阶段中将数据逐一从IP SAN 存储服务器的逻辑卷备份到指定的磁带库中。因此，第一阶段是一个并行的进程，第二阶段是一个顺序的进程，它将极大地缩短数据全备份所需时间。
9.2.4 方案的优势
经过对客户的实际需求的分析，并从用户的实际情况出发，同时考虑到今后系统的升级问题，决定采用以上解决方案。该方案具有以下优势：
- 一举三得的解决方案
与基于FC SAN 备份的比较，智能化的高速海量存储系统为用户提供了足够可管理的数据存储空间：较高的外部共享磁盘容量最大可达到几十个TB，根据存储数据量的需求，可配置可用容量,供数据存储使用，随着数据量增大，将来可以扩充磁盘数目以增加容量。
- 数据安全性得到了充分的保障：
IP SAN 数据访问的安全性 。IP SAN 存储服务器存储管理服务器提供了二级数据存取安全（CHAP），一是访问主机的安全，二是主机访问卷的安全，这就从根本上保证了SAN 中数据访问的安全性。
数据本身的安全。磁盘阵列柜支持多种RAID 等级：0、1、0+1、3、5，在多数情况下，Arena 公司推荐使用RAID5，因为RAID5 的硬盘使用率较高，是安全性较高的RAID 等级。除了RAID 等级上的保护之外，还可以提供多个全局热备份磁盘，一旦阵列中的任何一块磁盘出现问题，全局热备份磁盘都会立即工作，达到保护数据的目的。
阵列控制信息的存储。一般的阵列其阵列配置信息（包括硬盘分组、RAID 划分等信息），都存放在阵列控制器上，一旦控制器出现问题，那么存放在控制器上的配置信息就会完全丢失，即使更换新的控制器控制信息也无法挽回，那么硬盘上的数据就会丢失，给用户造成无法估量的损失。Arena BT1115 磁盘阵列的配置信息可以存放在硬盘上，这样即使控制器出现问题也不会影响硬盘上的数据，而且当RAID 组中的一块硬盘出现问题，更换新的硬盘后配置信息会自动复制在新硬盘上，确保了数据的完整性和安全性。一但控制器有问题，可以更换新的控制器而数据不会丢失。
系统具有高输入/输出性能 ：在普通的数据库、邮件系统和文件应用中，磁盘阵列的输入/输出性能一般是8-10MB/s ，而IP SAN 存储服务器可以将整个系统的输入/输出性能提高6 倍以上。
系统具有高可靠性：系统可以用两台IP SAN 存储服务器做双机备份，当其中一台IP SAN存储服务器出故障时，另一台就会自动承担故障服务器的工作负载，而无须操作人员介入。
系统支持磁盘-磁盘-磁带库的备份：IP SAN 存储服务器将通常不间断的备份数据流分成两个阶段：第一阶段是将数据从需要备份的服务器备份到IP SAN 存储服务器的逻辑卷中；第二阶段是将数据从IP SAN 存储服务器的逻辑卷备份到磁带库中。多个需要数据备份的服务器可以同时启动第一阶段的备份过程，然后备份服务器在第二阶段中将数据逐一从IP SAN存储服务器的逻辑卷备份到指定的磁带库中。因此，第一阶段是一个并行的进程，第二阶段是一个顺序的进程，它将极大地缩短数据全备份所需时间。
降低了分布应用数据处理的管理成本：由于目前需要将每个业务子系统都使用SAN 中的集中存储设备，因此可减少每个系统都需要工程师进行管理，从而减少了管理成本和管理工作量。

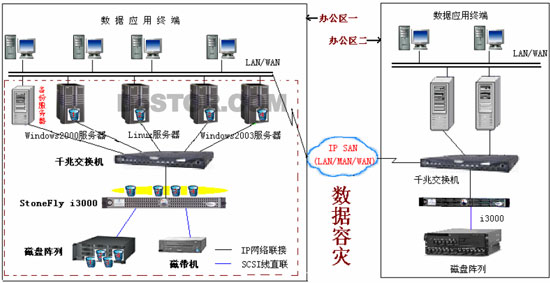

图 9-3 容灾系统示意图
系统可以实现本地、异地数据容灾：IP SAN 存储服务器存储管理服务器提供了卷拷贝、卷复制、卷镜像以及快照等数据容灾手段，不需要第三方软件就能为系统数据构建高可靠性的数据容灾系统。
