项目背景
某油田是中国石化集团公司所属的国家特大型企业之一，是中国第二大油田，拥有物探、钻井、采油、油建、集输及科研等多个专业，70多个下属二级单位。经过了四十年的发展，胜利油田在勘探、开发、生产及管理等各个方面积累了大量宝贵的数据资料，目前大多数单位的关键业务都在局域网上运行，各种数据量大、点多、电子化程度高、种类复杂、数据成本高、增长速度快。这些数据资料对油田建设和发展的作用巨大。
用户需求
该油田针对硬件故障、软件故障、人为操作、黑客入侵、病毒破坏、自然灾害等各种因素的影响，为防止数据丢失和信息的可用性、安全性、计划购建一套性能优异、功能完善的网络备份系统，以最大限度的保证这些宝贵信息“财富”的安全。并借鉴9.11事件中，因缺乏对异地备份的足够重视而遭受重大损失的深刻教训，明确使用网络数据异地备份的重要性。
这个项目中需要备份的100多个节点分布在2000平方公里的多个城市之间，最远的点距离达到200公里、网络结构十分复杂。是国内所有行业中迄今距离最长、结构最复杂的城域网备份项目。
用户业务系统环境
- 业务主机：IBM AIX、Sun Solaris、SGI Irix、Linux、Windows NT/2K等。
- 备份服务器：IBM AIX、Sun Solaris。
- 集群系统：HP UNIX Serviceguard、SUN Solaris Cluster、 Windows MSCS、IBM AIX HACMP、TruCluster等；
- 数据库：Oracle、MS SQL Server、Lotus Notes。
解决方案
针对该油田业务数据的特点是量大、点多、种类复杂，和客户的需求，通过反复测试和论证，为客户拟订备份要求：
- 备份存储容量40TB；
- 备份软件要求支持多平台网络环境、支持SAN架构、高性能、易用的用户界面、具备完善的备份策略、浏览策略和磁带回收策略；
- 备份系统应确保基本不影响现有业务系统的运行性能；
- 备份系统应支持Oracle、SQL Server和Notes数据库的在线备份；
- 备份系统应支持所有打开文件系统的备份；
- 备份系统应有良好的体系结构，使之能平滑地升级以支持存储区域网络(SAN)结构下的备份、支持Server-less备份等。
采用了美国StorageTek公司的STK L80磁带库和美国EMC公司LEGATO独立软件部的Legato Network 软件, 采用周一至周五每天允许的最长备份时间是10个小时，周六、周日每天允许的最长备份时间为12小时，允许的最长数据恢复时间是24小时，至少保留三个数据全备份的备份策略。
用户收益
Network作为针对于UNIX、Windows等开放系统的数据备份软件，备份系统采用专为此项目建立两个备份中心，并将次扩展成为数据中心及容灾中心，两者距离达43公里。主备份中心和辅备份中心单位的数据互备份，达到最好容灾的效果。最大程度上满足了胜利油田的数据备份管理要求，并且实现了该油田全面有效的数据安全管理。

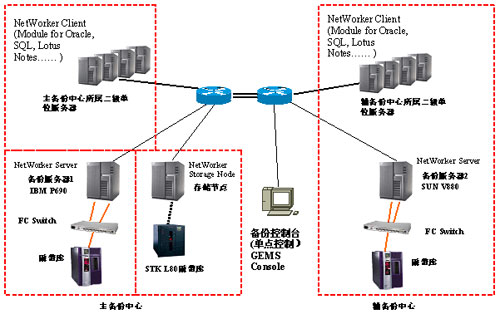

备份系统框架图
