磁盘阵列的软件Firmware及硬件除具有严苛数据保护技术与功能之外,设计时还需充分考虑磁盘阵列的可靠性,确保产品质量.综观建立产品规格,研发,样品试做,验证部门测试功能等阶段,我们可以从以下各种硬件及机构设计角度导入,以实现最优系统设计理念.
温度测试 (Thermal analysis)
由于磁盘阵列系统的组成是集合数个原件,如控制器,硬盘,电源供应器,电路板,硬盘抽架及系统外壳等.众多电子零部件所产生的热量是设计中不能忽视的重要课题.良好的散热设计能迅速导热及散热,排出过多热能,达到系统最佳稳定状态.
Infortrend采用全球热门FLOTHERM电子热能分析仪软件,分析评估散热效率,用以减少时间耗费并取得实质温度验证结果.依照实验室采用高标准的环境温度高达摄氏40度(40’C)下,进行热能分析验证,以达到系统均匀散热的考验.基于这些严苛条件,Infortrend不断从理论及实验的经验中,设计最佳化的热能解决方案.

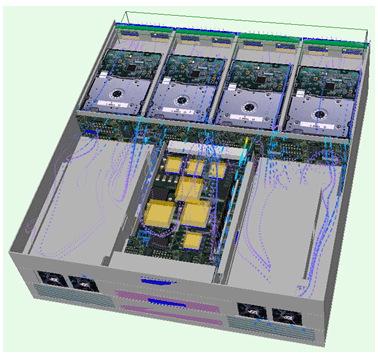

我们可以下方图例了解,如何充分运用空间,由进气风向顺利引导到热源区域,再将热能排到出口 ,达到最佳散热效率.
<图一>

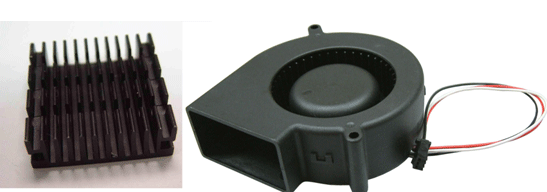

同时搭配热传导性效率极高的散热片以及可靠的冷却风扇 (如下图),创造与设计出散热最佳效用.唯有设计精良的高效能散热系统,才能确保磁盘阵列系统永远保持运转在最佳散热效率.

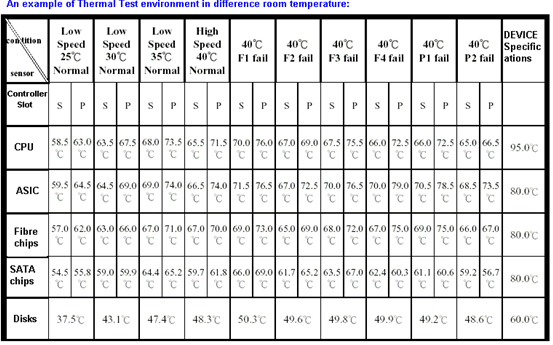

温度测试的条件是以周围环境的高或低温变化如下图样品,来进行磁盘阵列系统内部各个发热零部件的温度测试.由实际测试所得到的结果我们才能证明进气风向是否顺利引导到热源区域,再将热能排出 .举例来说，CPU、集成电路芯片或硬盘等是达到最佳散热效率,并保证维持在正常工作温度范围以内
Infortrend的磁盘阵列系统都在严苛温度验证下,确保提供最高散热效能系统,长时间验证永不停机..
振动测试 (Vibration test)
为了确保客户收到磁盘阵列系统后能够顺利进行安装,测试及上线运转使用.产品出货运输途中或上线运转后,振动环境测试是验证磁盘阵列系统可靠度的重要一环.
磁盘阵列系统,经由实验室做程序化连续振动仿真,验证系统在工作周期,或包装后运送周期是否正常.Infortrend采用知名验证机构,将测试结果导入设计,确保磁盘阵列系统设计与功能达到标准.

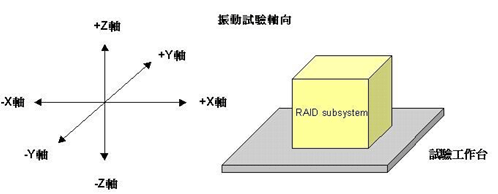

验证程序的设定,需依据业界规定项目并以实际制品为准.依据规格书中所明定执行的试验加速度,试验轴向 (如下图),试验时间,试验严厉度 … 等等相关条件进行审查测试.
<图一>

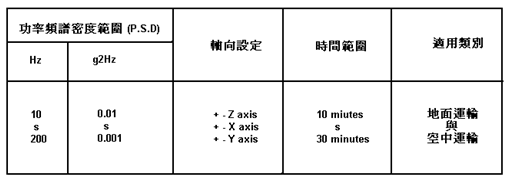

振动试验条件有包含设计阶段的正弦波(Sine Wave)测试,或随机波(Random Wave)测试,它以不同的测试频率,时间设定,依其类别做各个轴向振动试验,下图举其中一种随机波的振动试验条件.
<图例>
完成振动试验测试后的磁盘阵列系统,需检查结果.
(1) 测试后必须符合其性能或功能检查
(2) 测试后内部构造不得变形,受损,或脱落.
(3) 测试后其外观及其附件不得变形,受损.
Infortrend的磁盘阵列系统已在一连串振动仿真测试下成为高水盘阵产品的代表.
冲击 (Shock) 及 落下 (Drop) 测试
安装磁盘阵列系统到机柜(Cabinet or Rack)上时,操作人员可能会造成系统与机柜间的碰撞或冲击,或在搬运过程中发生碰撞或冲击. 磁盘阵列系统的冲击 (Shock) 测试主要以系统可能遭遇的冲击效应,用以分析系统承受外力的重要能力.
冲击测试的试验需进行各+X,+Y,+Z,-X,-Y,-Z轴向的时间测试,做如下条件试验.
半正弦波 (halfSine Wave)试验,用以测试磁盘阵列外观的强度.
高加速冲击试验,用以测试磁盘阵列的脆性材料的承受度.
方波 (Square Wave) 试验,用以测试磁盘阵列的整体结构强度.
锯齿波(Sawtooth Wave) 试验,用以增强上述测试的条件.

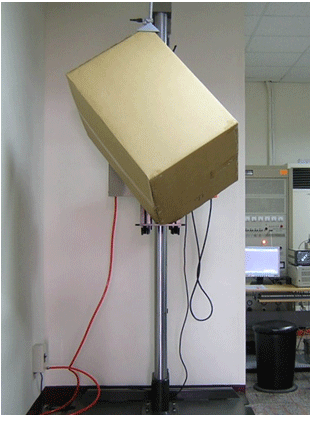

落下 (Drop) 测试是针对包装完成的磁盘阵列系统产品,藉由良好的包装材料与设计,确保系统的保护能力,防振与系统本身的抗跌程序达到最佳强度.试验时需进行包装箱各脆弱角(Corner)以及各个表面做上面,下面,左面,右面,前面,后面等落下测试,以确保磁盘阵列系统功能正常与外观无损坏.
Infortrend的磁盘阵列系统除了仿真测试外，还导入了冲击及落下的实际产品破坏性试验,从而设计出了卓越的机构与外观包装，使之能够达到最高的强度，顺利通过所有测试.
电磁波与安全商标认证
全世界各国科技文化及习惯的不同,各国之间的差异也非常大,都反映在其工业标准及法律条文上, 电磁波与安全标准认证是决定磁盘阵列系统是否可靠的重要项目.全球企业都在追求严苛质量之际,磁盘阵列系统的安全标准认证是产品进军国际市场的必要测试项目.
磁盘阵列系统的个项认证其方法的主要的用意在于确保:
产品必须不危及消费者及环境,不妨碍健康,才可以在市场上流通.
符合标准的合法上市的产品,可在其国家销售,或其它同盟会员国销售。
Infortrend磁盘阵列经由最严苛质量管控,无论是温度,振动,冲击及落下测试,电磁波与安全商标认证,拥有可靠的MTBF (Mean Time Between Failures) 测试能力,并通过上万项软硬件测试项目,可确保提供给您全系列的世界级质量,最稳定的磁盘阵列系统产品.
