当前在构建社会主义和谐社会的号召下，平安城市项目在全国各地被给予广泛关注。而城市加油站监控系统因为其高安全性要求，资金较充裕等特点，在一些具体建设平安城市的省市中，加油站联网监控作为排头兵走在前列。本文将以河北某市的加油站联网监控作为案例，为广大工程商朋友提供一个参考。
一。 加油站对监控有哪些需求
河北某市加油站联网监控，作为平安城市系统的一部分，需要解决如下几个问题：
1，加油站分布广泛，全市50余个加油站点，如何解决集中管理的问题。
2，公安局和石油总公司等单位都需要对加油站进行监控，如何协调解决。
3，加油站的网络接入方式灵活多样，有的是DDN专线，又的是电信的线路，有的是网通的线路，如何建立统一的逻辑通信信道。
4，该市50余个加油站点，要求存储一个星期的录像文件，如何解决海量存储的问题。
5，市公安局、消防部门应该具有应对加油站突发事件的能力。
6，加油站管理人员如何在本地进行有效管理。
二。 如何实现加油站的联网监控
带着以上问题，结合天地伟业公司在河北某市的加油站联网监控系统为广大读者介绍该方案的建设情况。

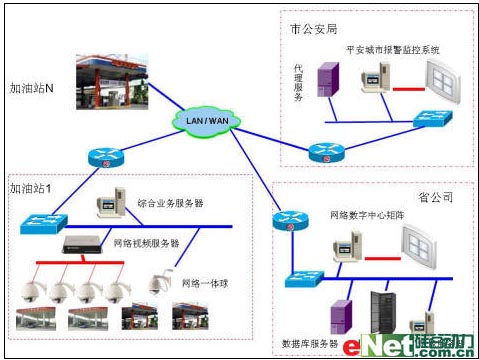

本系统分为两层，包括加油站本地监控和远程异地监控。如下图：
该市共有加油站点50余个，每个站点需要安装4个监控点，总计200余个监控点。各个加油站点分布非常广泛，遍及城市各个位置，因此在建设这样一个分散监控、集中管理的系统时，只能考虑使用网络作为传输介质，传统的使用光纤的模拟监控系统在传输上投入成本过高，不予考虑。对于网络传输而言，考虑到各个加油站的情况不尽相同，系统设计了多种网络接入模式。对于已经有网络资源的，可以直接使用其E1线路。部分地区没有网络环境的可以使用ADSL拨号方式接入。系统将通过VPN技术，实现对多种网络环境的统一整合，实现类似于局域网的监控效果，简化网络设置。
本地监控：
对于加油站的本地安全管理将包含视频监控和报警防范两个方面。视频方面，系统设计两个全景监控点和两个特写监控点。全景监控位于加油站的两个对角线上，负责加油站的周界防范。特写监控负责加油车道的监控。其中周界全景监控采用天地伟业的网络快球，它可以直接接入本地局域网，实现360度全范围180度/秒高速监视。对固定车道的监控采用网络视频服务器和红外摄像机。网络视频服务器的数量可以根据现场安装点数决定。如果有两个加油车道，可以只用一台两路的网络视频服务器。红外摄像机采用40米探测距离，可以在夜晚有效看清车辆。一般红外摄像机应该顺车辆驶入方向安装，避免车辆晚上大灯逆光。报警方面，系统设计在储油库重地安装红外对射报警器，预防非法闯入。设置紧急报警按钮，实现报警联动。在加油站办公室设置综合业务服务器，实现对本地的监控、管理、录像、报警处理、视频代理等业务。管理员可以设置录像任务，并实时监控周边环境，一旦发现异常或有报警信号提示，系统可以马上联动周界全景监控，对事发地点进行录像、监控。报警和求救信号可以马上向公安局和消防单位发出，做到快速响应。
异地监控：
异地监控主要包括石油总公司监控中心和公安局监控报警指挥中心两个部分。在省石油总公司设置数据库服务器，用于实现对所有监控点的集中管理。设置录像服务器，用于对各市加油站重点监控点进行录像。根据监控点数和录像时间的要求，系统设计采用IP-SAN作为存储介质，可以实现大路数、高容量、高安全性的存储。系统还将利用网络数字中心矩阵实现虚拟矩阵的功能，实现对所有监控点的任意切换，处理报警信号，对系统权限进行管理。对于市公安局报警监控指挥中心，要实现重点图像上传功能，需要首先解决局域网和公网对公安内部网的穿透功能。为此系统设计在指挥中心设置一台代理转发服务器，用于实现网络NAT功能。可以让指挥中心的监控服务器可以透明的访问各种监控资源。同时对于系统的报警信号，还将和消防部分进行联动，可以实现报警信号及时上传。
三。 实现过程中的技术要点
1，域指向功能：系统在数据库中为每一个加油站分配了一个域。每个域可以指向多个网络视频服务器或网络一体球。当上级客户发起建立连接的需求时，目录服务可以根据域地址找到某一个加油站的媒体服务。媒体服务将继续解析访问地址的下一个字段，由域指向功能唯一确定该域下面的具体某个监控点。整个过程对用户透明，管理员可以直接在电子地图上对监控点进行操作。而不需要关心他们的实际访问过程。这样，管理员不但可以实时的掌握各个加油站的物理分布，还可以在线对分布在城市各地的加油站进行管理。
2，组权限继承功能：系统设立了数据库服务器，可以对系统进行划分以应对大型监控系统中复杂的设备和众多的用户。我们对系统的设备进行分组，形成多个设备组。同时对用户进行分组，形成用户组。不同的加油站可以归属到不同的设备组里，不同的管理人员包括公安干警可以归属到不同的用户组里。我们把设备组和用户组做权限上的映射管理，使得只有相关的人管理相关的设备，这样就解决了权限划分的问题。同时在同一个用户组内，每个用户也都将按照级别设置不同的权限等级，使得高等级用户的操作可以及时得到相应。某个用户一旦具有了某个组的权限，无论他在什么地方的接入服务器登录，系统都将自动继承主服务器上的权限信息，及时响应该用户的操作。
3，媒体网关功能：媒体网关服务被设置在公安局的代理服务器上，并且具有一个公网的IP地址，可以和各个加油站保持通信。使其在逻辑上形成一个独立的监控网。公安干警可以利用自己原有的计算机访问整个监控系统。
4，海量存储服务：省公司对加油站的监控资源进行保存，按照该市50个加油站，每个加油站安装4个监控点，24小时录像保存1个星期的容量计算：CIF分辨率的图像大约需要5T的容量，如果是D1的分辨率需要达到20T的有效容量。据此，系统在省公司架设两台录像服务器，各自承担100个监控点。对重点地区实施24小时录像，对非重点单位采取12小时录像，架设了IP-SAN存储阵列，有效容量在10T，同时做RAID 5.0 磁盘冗余热备，存储HALF D1的录像文件。同时满足系统并发录像和用户在线的并发访问录像资源的需求。
5，应急预案功能：加油站属于高危险区域，人群结构复杂，为应对突发事件，系统设计在每个加油站安装喇叭和报警按钮。当有事件发生的时候，管理人员可以随时启动报警预案，同时向公安局、消防单位以及上级主管单位报警，发出求救信息，所有动作，同步完成。公安局、消防单位接到报警后，可以实时了解到加油站的情况，对现场情况进行录像，还可以通过电子地图系统准确定位加油站的位置，派出警力处理。
6，网络透明VPN技术：各个加油站的情况千差万别，网络接入模式也多种多样。为了能够方便的组建监控网络，应对各种网络接入方式，系统设计采用VPN技术实现网络级联。对E1线路、原有局域网可以直接使用其内部的私有地址。对于ADSL拨号等公网方式，由VPN虚拟为内部的192.168.X.X的地址，实现和其他设备以局域网方式通信。这样可以有效简化监控主机、录像服务器的配置复杂度，方便管理人员使用。
四。 结语
随着城市发展进程加快，私家车成为城市交通主流，加油站配备体系日趋完善，加油站监控市场也将共同受益。作为高安全等级的安防单位也将首先在各地的平安城市建设中获得重视。目前各种网络接入成本已经大幅降低，网络视频监控技术也已经比较成熟。在市场和技术双向拉动的条件下，加油站大型联网监控系统也将在各地广泛应用，这也将成为监控体系向行业化迈进的一个方向。
