应用背景
以VOD点播、多媒体视频交互为代表的流媒体视频应用，已经逐步成为网络应用的热点。但是用户数量的激增和视频系统规模的愈加庞大，向流媒体系统的性能提出了挑战。以VOD视频点播系统为例，流媒体应用需要同时满足大量用户的并发点播请求，每个视频流1Mb为例计算，10000用户的点播流量就高达10Gb，这么大的带宽压力对存储系统是一个严峻的考验。为了保障用户的视听体验，从用户点播到收到视频流的时间间隔越小越好，这又要求存储系统的I/O处理延迟小，响应快。服务器的并发点播处理能力可通过集群技术和负载均衡技术得以提高，而存储系统则往往成为整个流媒体系统的瓶颈所在。
H3C VOD万兆存储解决方案
对于中型规模的VOD系统，采用H3C基于先进的端到端万兆体系架构的IP存储产品IX3620，实现所有片源的统一海量存储以及VOD点播的快速响应。
IX3620采用高可靠性的双控制器设计，不仅提供4个万兆的前端接口，内部的体系架构设计也实现了无阻塞的万兆数据高速存取能力。
IX3620的存储控制器融入了多核处理器、PCI-E总线、FBD内存、写缓存镜像等多项业界领先的数据处理技术，提供前后端万兆的线速处理性能。IX3620的后端磁盘通道采用高速SAS交换技术，每条SAS链路提供12Gb/s的带宽，控制器与后端磁盘之间数据交换带宽高达72Gb/s，保证了前端万兆接口到后端磁盘通道之间的全万兆连接带宽。
IX3620通过4个万兆接口与万兆IP交换机连接，总带宽高达40Gb，使并发视频流的传输畅通无阻。多台视频服务器通过安装普通以太网卡，以集群方式连入万兆交换机。整个IP SAN存储网络实现千兆接入和万兆汇聚的分层式存储架构，既能满足多台视频服务器的统一接入和后续的扩展需求，也能消除存储系统接入带宽的瓶颈。
IX3620分别支持146GB、300GB的SAS硬盘和500GB、750GB企业级SATA II硬盘，单台IX3620最多支持336块硬盘，采用SATA II 硬盘最大支持250TB的存储容量，满足视频文件的海量存储需求。
中型VOD点播解决方案
为了支持更多用户数，更大规模的流媒体视频系统经常采用CDN（内容分发网络）系统架构，该架构的理念是建立在科学的2/8原则之上，即80%的用户点播请求是集中在20%的热播节目和最新节目上。一般整个系统设计采用中心节目库和边缘节目库分布式的结构来实现分流。

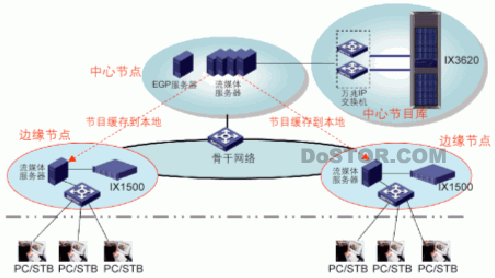

基于CDN架构大型VOD点播解决方案
在大型VOD点播系统中，中心节点同样使用IX3620万兆IP存储，而在边缘节点可采用体积和容量更小的IX1500存储产品。在分布式的架构中，热门片源的点播主要由各边缘节点提供，IX1500同样支持SAS和SATA II硬盘，通过采用15000转的高性能的SAS硬盘，满足各个节点所在用户的并发点播请求。对于中心节点的存储系统，实时点播的性能需求相对降低，但是仍然需要保存所有的视频节目库，并实现从中心节点到边缘节点的节目分发，因此对存储空间和带宽要求并不降低。此时IX3620完全可以采用企业级的SATA II硬盘，单台设备的容量超过250TB，既能满足存储性能要求，又能实现最高的性价比，节省用户投资。IX3620的4个万兆IP接口则能够在节目分发时提供充足的传输带宽。
H3C VOD万兆存储解决方案优势
- H3C端到端万兆IP存储产品适合大型和中型规模的流媒体视频点播系统，能够满足海量视频节目存储容量需求和上万用户的并发点播存储带宽、性能和响应时间需求
- H3C万兆存储产品支持高性能SAS硬盘和大容量企业级SATA II硬盘，增强配置灵活性。在VOD点播只有中心节点的一级架构中，选用SAS硬盘保证最优性能，与10000转的硬盘相比，15000转的SAS硬盘响应时间提高20%以上，视频点播更加快速。在具备中心节点和边缘节点的两级架构中，选用SATA硬盘满足最优性价比。
- 基于多台视频服务器千兆接入，存储产品万兆汇聚的分层式IP SAN架构，充分利用每条链路资源，实现存储架构最优化。
