用户背景
该用户为某大型石油管理局所属技术信息档案馆,其档案馆信息量浩大,人工管理档案其效率低、成本高。因此,自1990年以来,采用计算机管理档案就成为其OA建设的主要课题之一。经过不懈的努力,档案管理系统经历了从微机单机版、海量光盘存储系统版、网络版等不断发展的渐进过程。到目前为止,该信息档案馆所用的档案管理信息系统已经发展到了高度可靠、可用的水平。然而,如果不将电子文档和数据信息进行集中化、有效化的管理,不构建电子档案的数据备份、事故应急响应和灾难恢复系统的话,将造成事倍功半的效果,紧急情况下还会给国家造成不可估量的巨额损失。
应用环境
用户的应用环境中总共分为门户、办公、档案和生产四个子系统。其中门户、办公、档案三个子系统,各一台应用服务器,两台数据库服务器,两数据库服务器之间实现负载均衡;生产子系统两台服务器,每台服务器同时承担应用与数据库两项工作。目前有四台容量均为4TB的联想磁盘阵列分别作为4个应用系统存储平台。整个系统中无备份机制,各子系统之间存在信息孤岛,无法进行集中管理,使得整个系统存在重大数据安全风险。
解决方案
新增一套SureSave VTL E系列虚拟磁带库,一套STK SL500物理磁带库和EMC Legato备份软件。本地备份由一台备份服务器A和SureSave VTL组成,两台设备之间通过SAN交换机互联,4台新增Oracle数据库服务器和2台联想磁盘阵列连入SAN,用Veritas Storage Foundation做数据镜像,备份服务器集中管理备份策略并加以实施,实现LAN+SAN备份。
异地(距本部400公里)备份由一台备份服务器B和一台STK物理磁带库组成,两台设备之间通过SAN交换机互联,通过IP网络接入。通过EMC Legato软件的克隆功能,实现对本地备份的再备份,保证对所有的待备份内容能够做到两份以上的备份。
用户收益
1.实现了一个跨平台、开放的企业级集中存储备份系统;
2.备份窗口大幅缩短,备份效率大幅提高;
3.自动克隆功能实现本地、异地双重备份;
4.可视化的备份软件管理界面,易于管理;
5.SureSave E系列VTL提供FC通道主机接口,方便于SAN结构的扩充和高可用性结构扩充;
6.VTL管理软件操作使用简便:
- 基于中文操作界面进行配置、监控和在线管理。
- 图形化展示SureSave VTL的存储资源(如逻辑卷组)和存储设备底层资源(如阵列,磁盘,磁盘分区等)的对应关系,帮助系统管理员优化VTL使用方式。

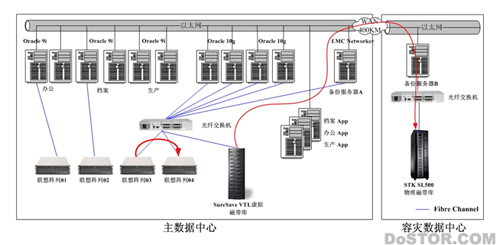

该石油管理局信息技术档案馆应用系统数据容灾备份构架图
