公司：中国网通
地点：中国
行业：电信行业
操作系统： HP-UX
应用情况：

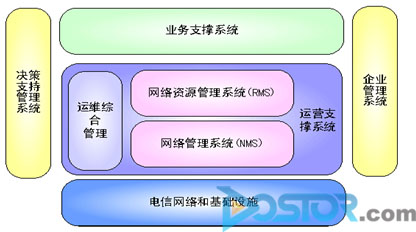

中国网通公司选择Atempo公司的Time Navigator数据保护管理软件为其网络资源管理系统提供数据量达TB级的备份、归档与恢复管理。中国网通骨干网资源管理系统作为网通运营支撑系统的核心组成部分，在整个网通运营架构中起着举足轻重的作用，而对于其关键数据的保护也就成了支撑这一核心平台的有力保障。整个项目的实施是由Atempo公司在中国的独家总分销：迈锡比特(北京)科技有限公司 来完成.
由于中国网通长途基础网包括原中国电信拆分时分得的网络资源和原网通控股拥有的网络资源，中国网通的网络资源管理部门急需全面了解全网的传输现状和各种运行状况，以实现资源融合管理。骨干网络资源管理系统的建设，能够使网络资源进行合理的调度和配置，并实现对长途基础网的"集中管理、集中监控、集中维护"，为整个集团公司实现管理融合提供前提条件。
Time Navigator的优秀的单一端口跨防火墙保护机制，为网通的防火墙间的应用保护提供安全有效的管理手段，大大降低了管理员的管理难度以及系统的安全隐患；同时Time Navigator支持基于客户端的数据压缩以及加密功能，确保数据的传输安全以及存储安全，而最新的Time Navigator版本提供基于分级证书的加密策略，避免了备份管理员权限过大的安全隐患，进一步确保了企业信息的安全存储。

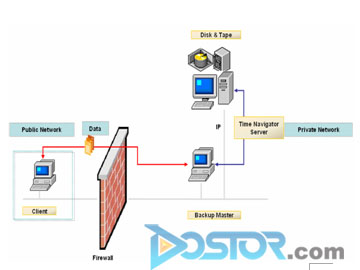

单一端口跨防火墙保护机制
作为所有骨干网资源信息存储的Oracle数据库，在整个系统中处于至关重要的地位，是一切资源管理以及业务受理的信息来源，因此对于该信息的及时备份以及快速恢复是系统安全方案需要解决的关键问题。

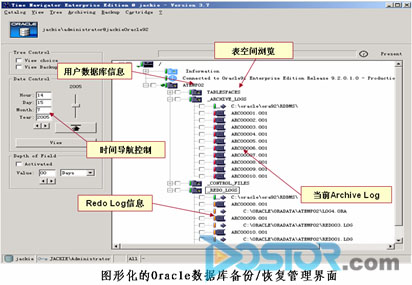

Time Navigator对于Oracle数据库的保护方面，提供了集成的图形化管理界面，同时支援Oracle数据库Archive Log模式以及RMAN模式的增量备份。在Time Navigator管理界面中可以直接察看Oracle数据库的表空间以及Archive Log等数据库状态，并在其中进行备份的定义，备份策略的制定等一系列操作，使得备份的定义、执行以及恢复变得异常简便，为数据库的保护以及恢复提供直观的操作模式，有效保障操作准确快速的进行。
Time Navigator与HP Openview的结合将备份管理纳入到整个网络监控的环境中，提供管理员统一的管理监控，及时了解数据备份系统的运转情况；Time Navigator内置的虚拟磁带库功能，可以充分利用网通内部遗留的磁盘资源，提供临时的备份空间加速对于生产系统的备份速度，减小备份窗口，大大提高数据保护的效率。

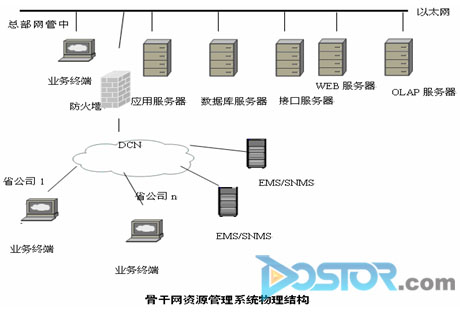

网通骨干网络资源管理系统物理结构如下图所示，图中的应用服务器、数据库服务器、接口器服务器和WEB服务器是整个系统管理功能的承载设备，EMS/SNMS是各厂家提供的网元或者子网管理器，业务终端是工作人员进行网络资源管理的设备，省级用户和地市公司公司用户分别使用位于不同地理位置的业务终端通过DCN网接入系统进行管理维护工作。
Time Navigator能够全面兼容不同厂家的软硬件产品，支持多种存储架构（如SAN, NAS, IP Storage等）。在网通的实际生产环境中，采用存储区域网（SAN – Storage Area Network）的技术，Oracle 9i数据库采用集群的机制运行于HP-UX的操作系统集群之上。

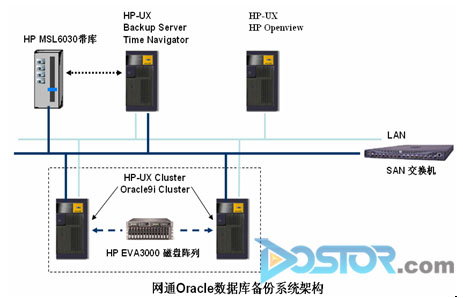

Time Navigator 能够提供支持Oracle数据库的集群客户端（Cluster Agent for Oracle），保证在任何一台数据库服务器出现故障时都能够对于Oracle数据库系统进行日常的备份以及恢复等维护工作，确保骨干网的基础数据得到有效保护；同时充分利用SAN网络的优势，实现SAN网络的驱动器共享以及对共享状态的监控，做到充分节省局域网络带宽的LAN-FREE方式的备份。网通备份架构如下图所示：
Time Navigator的灵活可靠的技术特性以及专业存储解决方案服务，将帮助中国网通确保数据备份安全，提供快速系统恢复，保证生产系统安全可靠的运行。
兼容性需求：
Oracle 9i 数据库
HP MSL6030带库
HP EVA3000磁盘阵列
HP OpenView系统/网络管理软件
FortiGate-800防火墙
